Zasilacze impulsowe, znane również jako przetwornice impulsowe (SMPS, ang. Switch Mode Power Supply), to urządzenia elektroniczne służące do zamiany energii elektrycznej w różne formy i napięcia. W przeciwieństwie do tradycyjnych zasilaczy liniowych, zasilacze impulsowe charakteryzują się wyższą efektywnością energetyczną, mniejszymi rozmiarami i mniejszą wagą. Oto szczegółowy opis zasady ich działania oraz zastosowań.
Zasada działania zasilaczy impulsowych

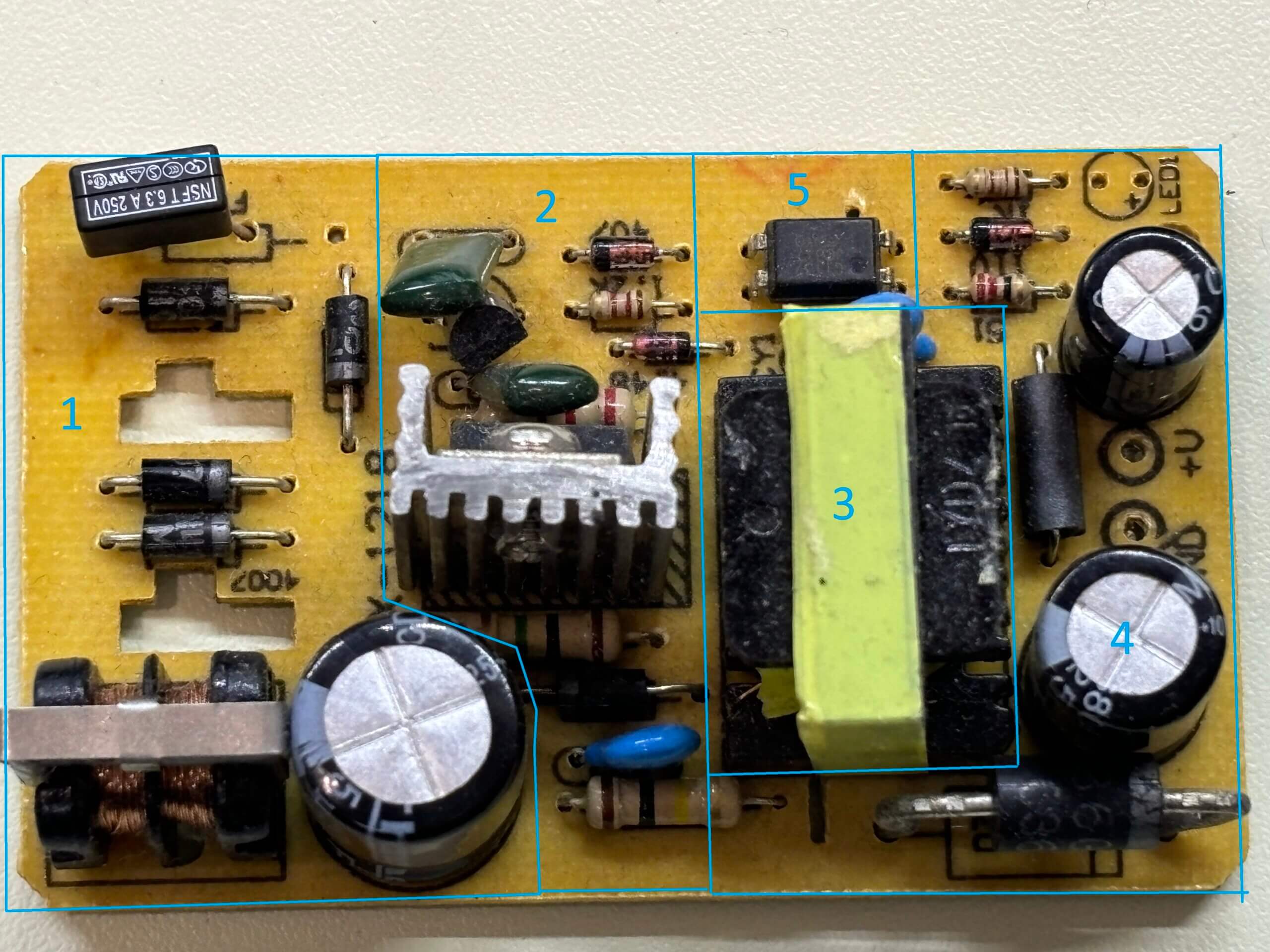

Podstawową zasadą działania zasilacza impulsowego jest przekształcanie napięcia wejściowego (najczęściej zmiennego, AC) na napięcie wyjściowe (stałe, DC) przy użyciu wysokiej częstotliwości przełączania tranzystorów. Proces ten składa się z kilku kluczowych etapów:
1. Prostownik i filtr wejściowy: Pierwszym krokiem jest prostowanie napięcia AC za pomocą mostka prostowniczego, co daje napięcie stałe pulsujące. Następnie stosuje się filtr kondensatorowy, aby wygładzić to napięcie.
2. Przetwornik DC-DC: Wygładzone napięcie stałe jest następnie przekazywane do przetwornika DC-DC, który za pomocą tranzystorów kluczujących (zazwyczaj MOSFET) przełącza napięcie z wysoką częstotliwością (od kilkudziesięciu kHz do kilku MHz).
3. Transformator wysokiej częstotliwości: Przełączane napięcie jest przesyłane przez transformator wysokiej częstotliwości, co umożliwia zarówno zmianę poziomu napięcia (obniżenie lub podwyższenie), jak i izolację galwaniczną między wejściem a wyjściem.
4. Prostownik i filtr wyjściowy: Po przejściu przez transformator, napięcie jest ponownie prostowane i filtrowane, aby uzyskać stabilne napięcie wyjściowe DC.
5. Układ sterujący: Cały proces jest kontrolowany przez układ sterujący, który monitoruje napięcie wyjściowe i reguluje pracę tranzystorów kluczujących, aby utrzymać stabilne napięcie na wyjściu, niezależnie od zmian obciążenia i napięcia wejściowego.
Zastosowania zasilaczy impulsowych
Zasilacze impulsowe znajdują szerokie zastosowanie w różnych dziedzinach elektroniki i przemysłu ze względu na swoje liczne zalety, takie jak wysoka sprawność energetyczna, małe rozmiary i niska waga. Oto kilka kluczowych obszarów ich zastosowań:
1. Sprzęt komputerowy: Zasilacze impulsowe są powszechnie stosowane w komputerach stacjonarnych, laptopach oraz innych urządzeniach IT. Dzięki swojej efektywności, zasilacze te są w stanie dostarczać wymaganą moc przy minimalnych stratach energii.
2. Elektronika konsumencka: Telewizory, odtwarzacze DVD/Blu-ray, konsole do gier i wiele innych urządzeń elektronicznych korzysta z zasilaczy impulsowych, aby zapewnić stabilne i efektywne zasilanie.
3. Telekomunikacja: W systemach telekomunikacyjnych, gdzie stabilność i niezawodność zasilania są kluczowe, zasilacze impulsowe odgrywają istotną rolę. Umożliwiają one również redukcję rozmiaru i wagi urządzeń telekomunikacyjnych.
4. Przemysł: W aplikacjach przemysłowych, takich jak automatyka, robotyka i systemy sterowania, zasilacze impulsowe zapewniają niezawodne zasilanie dla różnorodnych urządzeń i systemów.
5. Ładowarki i zasilacze: Zasilacze impulsowe są często stosowane w ładowarkach do urządzeń mobilnych, narzędzi elektrycznych oraz w zasilaczach do oświetlenia LED, gdzie wymagane są kompaktowe i efektywne źródła zasilania.
Podsumowanie
Zasilacze impulsowe są nieodłącznym elementem współczesnej elektroniki, dzięki swoim zaletom, takim jak wysoka sprawność, kompaktowe rozmiary i wszechstronność. Ich zasada działania opiera się na przełączaniu tranzystorów z wysoką częstotliwością, co umożliwia efektywną konwersję napięcia i minimalizację strat energii. Dzięki szerokiemu zakresowi zastosowań, od elektroniki konsumenckiej po przemysł, zasilacze impulsowe odgrywają kluczową rolę we współczesnym świecie technologii.
