Stereofoniczny wzmacniacz mocy 2×100W na TDA7250

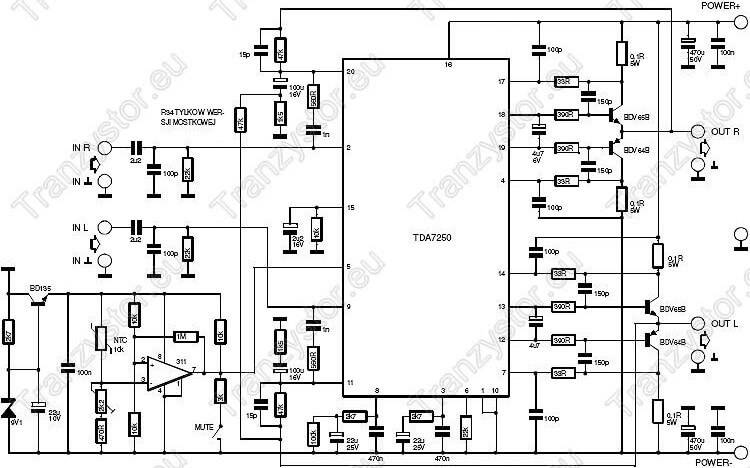

Układ wzmacniacza został zbudowany w oparciu o układ scalony TDA7250 i stanowi jego typową aplikację. Istotnym mankamentem sterownika TDA7250 jest brak zabezpieczenia termicznego stopnia końcowego. Odpowiedni układ został więc zrealizowany oddzielnie z wykorzystaniem klasycznych bloków mostka termistorowego oraz komparatora typ 311 z pętlą histerezy. Po nagrzaniu termistora do temperatury progu następuje nasycenie wyjścia komparatora w pobliżu dolnego napięcia zasilającego, co wyłącza stopień wyjściowy wzmacniacza. Wyprowadzenie sterujące układem TDA (pin 5) umożliwia również zrealizowanie funkcji [MUTE].
Napięcie zasilające +/- 26V DC
Maksymalna moc wyjściowa sinusoidalna 2 x 50 W dla Z=4
Maksymalna moc wyjściowa 2 x 100W dla Z=4
Wykaz elementów:
R1,R25,R26 - 2,7kΩ
R2 - 10kΩ
R3...
