Magnetofon cyfrowy na układzie ISD1420

Prezentowane urządzenie przeznaczone jest do precyzyjnego pomiaru czasu. Pomiary wykonuje w 2-ch klasach dokładności. Od 0 do 10 minut dokładność pomiaru czasu wynosi 0,1s. W przedziale od 0 do 100 minut dokładność wyniesie 1 sekundę. Wynik pomiaru prezentowany jest na czterocyfrowym wyświetlaczu LED. W budowie układu wykorzystano mikroprocesor firmy Atmel AT89C2051. Zasilanie 12V/300mA

Wykaz elementów:
US1 – 78L05
US2 – ISD1420
US3 – LM386
D1 – LED
C1 – 1nF
C2 – 220nF
C3,C4,C9,C13,C16 – 100nF
C5 – 4,7µF
C6 – 1µF
C7 – 220µF
C8,C10,C12 – 100µF
C11 – 10uF
R1,R2,R3 – 100kΩ
R4 – 5,6kΩ
R5 – 470kΩ
R6 – 750Ω
R7,R8 – 10kΩ
R9 – 1kΩ
R10 – 10Ω
P1 – 10kΩ
MIKROFON

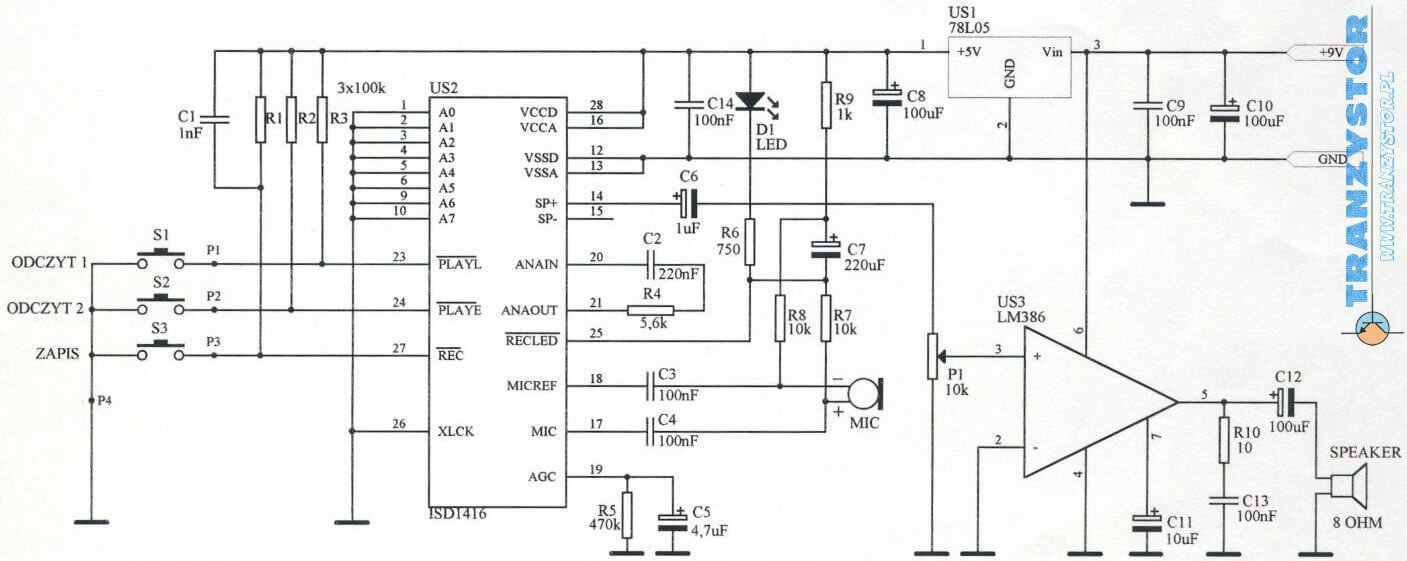

Schemat ideowy:

magnetofon cyfrowy układ do montażu
