Przedwzmacniacz mikrofonowo – gitarowy

Układ przedwzmacniacza doskonale nadaje się do współpracy z przetwornikiem gitarowym oraz z mikrofonem dynamicznym. Posiada wejście o czułości 4mV i dostarcza sygnału wyjściowego na poziomie 775mV przy impedancji wyjścia 300ohm. Standardowa impedancja wejścia wynosząca 5k może być dowolnie zmieniana w zakresie od 5k do aż 50k przez dobór jednego rezystora, zapewniając optymalne dopasowanie do źródła sygnału. Układ wyposażony jest wąskopasmowy filtr tłumiący przeddźwięki sieciowe 50Hz. Posiada płaską charakterystykę przenoszenia w zakresie od 20hz do 20kHz (+/- 1dB) z pominięciem odcinka 47-53Hz. Do zasilania układu należy użyć zasilacza stabilizowanego o napięciu 12V, pobór układu jest minimalny gdyż wynosi zaledwie 6mA.

Wykaz elementów:

R1 – 220Ω
R2,R8 – 51kΩ
R3,R9 – 10kΩ
R4,R11 – 4,7kΩ
R5,R10,R18 – 470 Ω
R6 – 3,9kΩ
R7,R13 – 1kΩ
R12,R17,R19 – 100Ω
R18,R15 – 33kΩ
R16 – 18kΩ
R20 – 3,3kΩ
P1 – 47kΩ
C1 – 220pF
C2 – 1µF/16V
C3,C14 – 47µF/16V
C4,C5,C8C,9C,13 – 100µF/16V
C6,C7 – 10µF/16V
C10,C11 – 100nF
C12 – 220nF
T1,T2,T4,T5 – BC550C
T3 – BF245B
US1 – 78L12

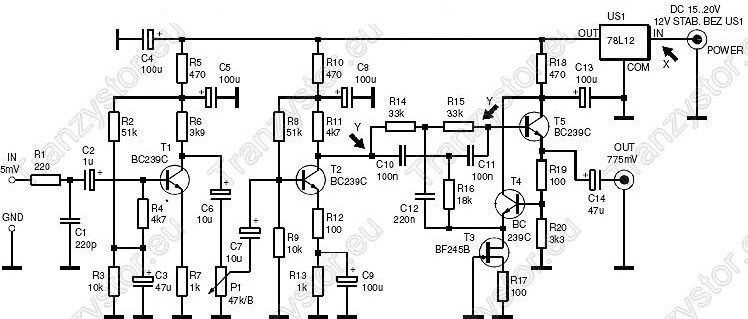

Schemat ideowy:

Przedwzmacniacz  gitarowy, mikrofonowy
