Wzmacniacz stereofoniczny 2x25W

Wysokiej klasy wzmacniacz skonstruowany na układach scalonych TDA2040 firmy Philips wyposażonych w zabezpieczenie termiczne i przeciwzwarciowe. Przy wykorzystaniu pełnej mocy wyjściowej wynoszącej 25W na każdy kanał, zniekształcenia nie przekraczają 0,2%. Zasilanie 18V.

Obudowa układu scalonego połączona jest z wyprowadzeniem 3 (- zasilania) dlatego też radiatorów użytych przy budowie wzmacniacza nie należy łączyć z masą układu.

Wykaz elementów:

R1,R2,R11,R12 – 22kΩ
R3,R13 – 680Ω
R4,R14 – 1Ω
C1,C11 – 2,2μF
C2,C13 -22μF
C3,C4,C13,C14 – 100μF
C5,C6,C7,C15,C16,C17 – 100nF
US1,US11 – TDA2040

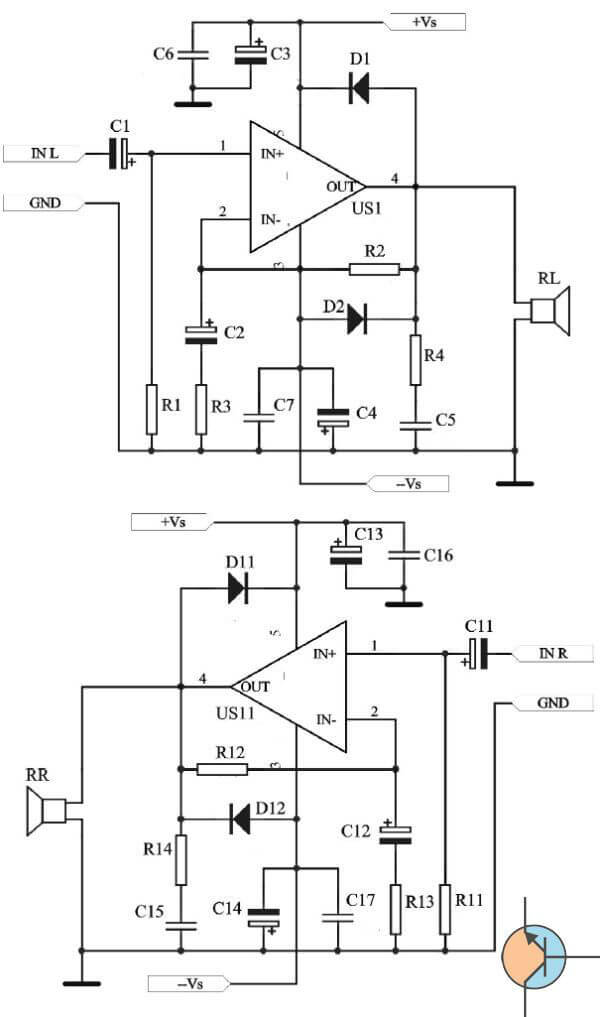

Schemat ideowy:
