Komputerowy załącznik/wyłącznik urządzeń

Konstrukcja wykorzystująca komputer do załączania i wyłączania dowolnego urządzenia np. lampki, telewizora, magnetowidu itp. Do komunikacji z komputerem wykorzystano port drukarkowy LPT1. Aby wyłącznik mógł działać potrzebny jest program komputerowy współpracujący z naszym układem. Program obsługujący napisano przy użyciu pakietu programowania Visual Basic 5.

Wykaz elementów:
R1 – 3,9kΩ
R2,R3 – 220Ω
R4,R5 – 820Ω
C1 – 22μF/16V
C2 – 100μF/16V
T1 – BC547
TR1 – BT16-600
M1 – mostek Gretza
OPT1 – M0C3020
LED – dowolny LED
U1 – 78L05
U2 – 74HCT244

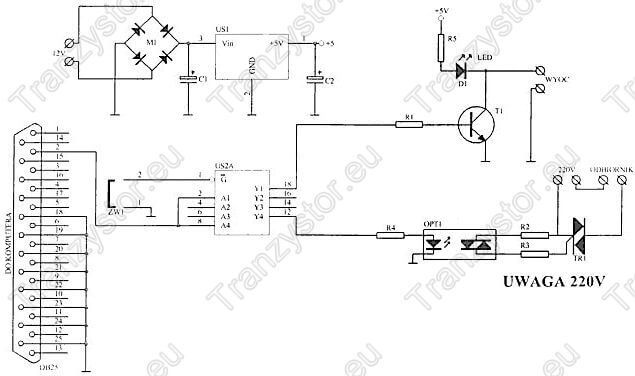

Schemat ideowy:

 Komputerowy załącznik/wyłącznik urządzeń schemat
