W dobie rosnącej automatyzacji coraz częściej sięgamy po rozwiązania, które upraszczają codzienne czynności i jednocześnie pozwalają oszczędzać energię. Jednym z takich praktycznych urządzeń są włączniki zmierzchowe – niewielkie, ale bardzo funkcjonalne układy, które samoczynnie sterują oświetleniem w zależności od poziomu oświetlenia otoczenia.
Czym jest włącznik zmierzchowy?
Włącznik zmierzchowy to urządzenie elektroniczne, które automatycznie załącza lub wyłącza światło w zależności od natężenia światła zewnętrznego. Najczęściej działa w prosty sposób:
gdy zapada zmrok → światło się włącza
gdy robi się jasno → światło się wyłącza
Dzięki temu nie ma potrzeby ręcznego sterowania oświetleniem, co jest szczególnie wygodne w przypadku instalacji zewnętrznych.
Gdzie stosuje się włączniki zmierzchowe?
Zastosowanie tych urządzeń jest bardzo szerokie – zarówno w przestrzeni prywatnej, jak i publicznej:
- oświetlenie posesji i ogrodów
- lampy przydomowe i elewacyjne
- oświetlenie uliczne i parkingowe
- witryny sklepowe
- klatki schodowe i wejścia do budynków
W praktyce wszędzie tam, gdzie światło powinno działać tylko po zmroku, włącznik zmierzchowy znacząco zwiększa komfort użytkowania.
Budowa i zasada działania
Podstawowym elementem włącznika zmierzchowego jest czujnik światła, najczęściej w postaci:
- fotorezystora (LDR),
- fotodiody,
- fototranzystora.
Jak to działa?
- Czujnik reaguje na natężenie światła.
- Sygnał trafia do układu elektronicznego (np. komparatora).
- Po przekroczeniu ustalonego progu:
- układ załącza przekaźnik (światło ON),
- lub go wyłącza (światło OFF).
W bardziej zaawansowanych konstrukcjach stosuje się dodatkowo:
- histerezę, zapobiegającą częstemu przełączaniu przy granicznych warunkach,
- opóźnienie czasowe, eliminujące reakcję na chwilowe zmiany oświetlenia (np. błysk światła samochodu).
Wykaz elementów:
- DR (fotorezystor, np. GL5528)
- LM358 (lub LM393)
- potencjometr 10k (PR1)
- rezystory: 10k (2x), 1k
- tranzystor NPN (np. BC547)
- przekaźnik 12V
- dioda 1N4007
- zasilanie 12V

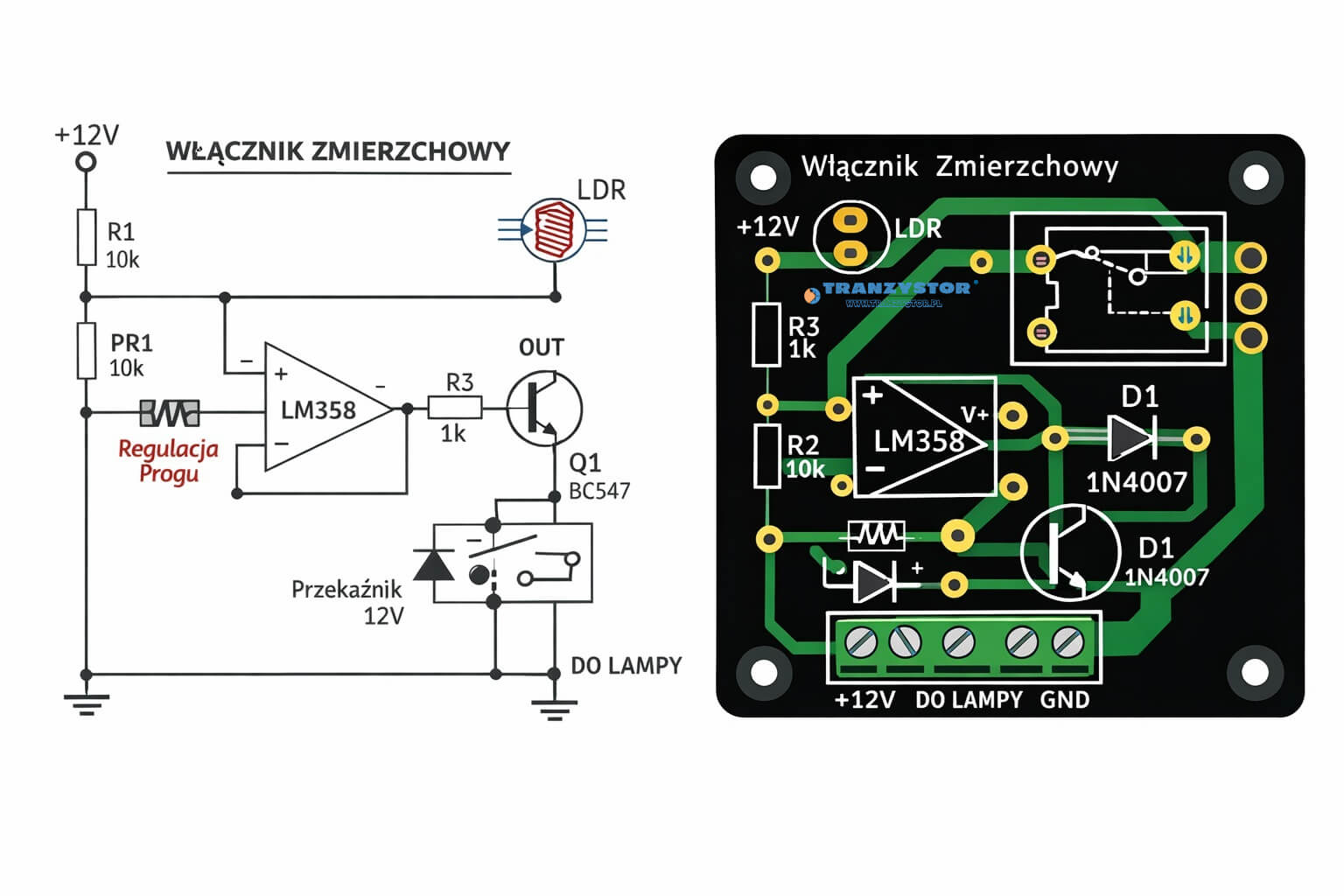

Schemat ideowy i schemat PCB:
