Bezdotykowy termometr IR z wyświetlaczem LCD 2×16 na bazie ESP8266

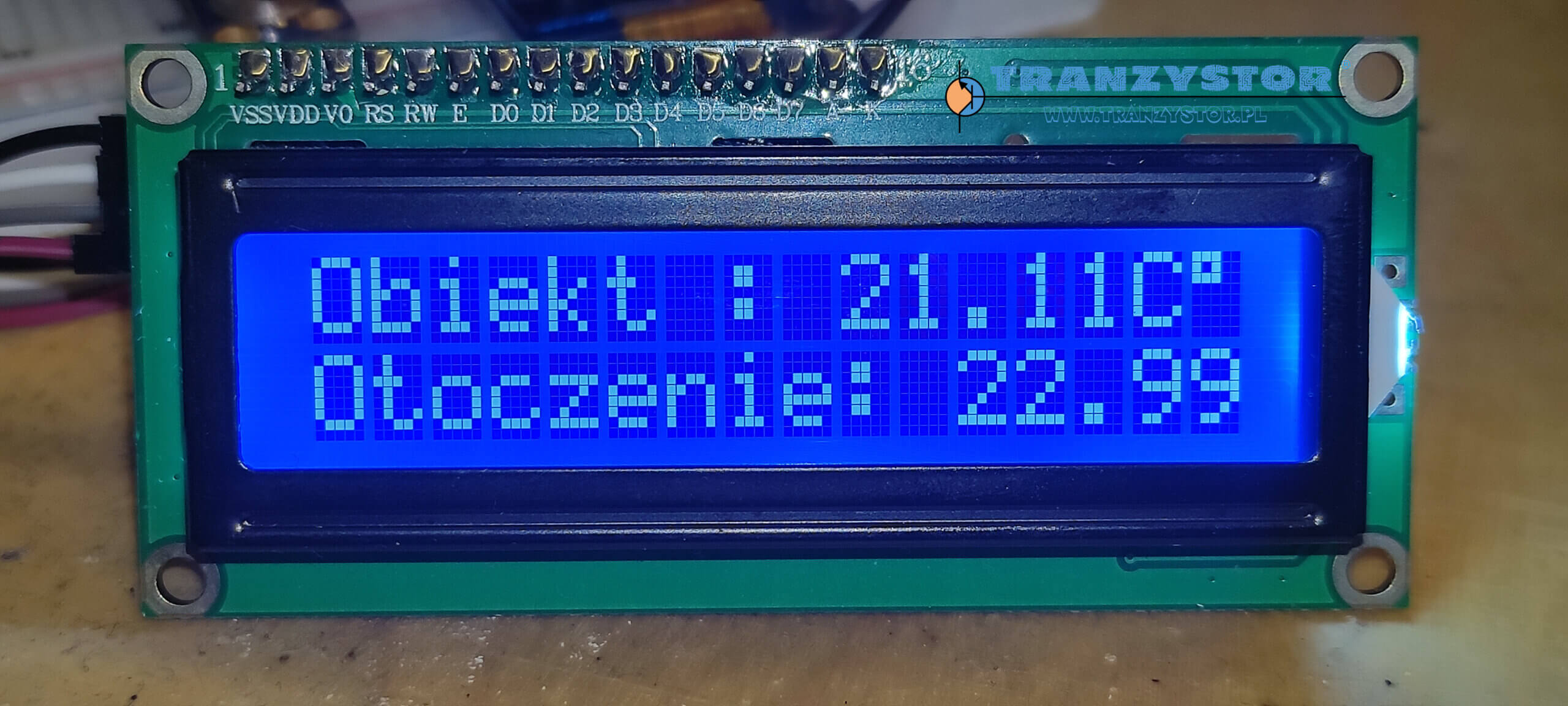

Niedawno opisywałem już, bezdotykowy pomiar temperatury czujnikiem IR MLX90614 z wysyłką danych do Domoticza. Tym razem dołożymy do kompletu wyświetlacz LCD 2×16 z kontrolerem PTC8574AT który umożliwia nam komunikacje po I2C. lcd 2x16 prezentacja danych z ESP8266

Za pomiar pomiar temperatury odpowiada termometr IR GY-906 (MLX90614), sercem całości jest ESP8266. Następnie całość prezentowana jest na wyświetlacz LCD 2×16 oraz prze okazji wysyła dane do Domoticza. Samo ESP8266 pracuje pod kontrolą ESP Easy Mega, całość komunikacje się po I2C co ogranicza nam do minimum ilość przewodów.

Potrzebne komponenty:

  • ESP8266 lub odpowiednik Nodemcu
  • wyświetlacz LCD LED 2×16, sterownik zgodny z HD44780 (LCD2004) i kontrolerem I2C
  • moduł czujnika IR GY-906 (MLX90614)

Zacznijmy tym razem od samego ESP8266 proces wgrywania oprogramowanie opisałem tu więc odpuszczę zamieszczanie tego w tym wpisie.

Połączenie LCD 2×16, IR GY-906 z ESP8266

PIN ESP LCD 2×16, IR GY-906
3.3-5V VIN
GND GND
GIPO-2 SCL
GIPO-0 SDA

Zwróć uwagę, iż ja zmieniłem domyślne GIPO odpowiedzialne za SDA / SCL, poniżej domyślne ustawiania ESP8266

PIN ESP LCD 2×16, IR GY-906
3.3-5V VIN
GND GND
GIPO-5 SCL
GIPO-4 SDA

Po wykonaniu tej czynności pozostało nam jedno dodanie urządzenie, w tym celu przechodzimy do zakładki Devices.

MLX90614 dodanie do esp8266Po wprowadzeniu klikamy Submit i to wszystko już zacznie działać. Zalecam dodanie też 2 zmiennej którą można dodać, czyli temperaturę otoczenia którą możemy również odczytać.

MLX90614 w esp8266

Jeżeli wszystko jest ok i widzisz prawidłowo temperatury, przejdźmy do konfiguracji komunikacji z LCD. W cel dodania do ESP naszego LCD 2×16, przechodzimy do zakładki Devices.

LCD2004 LCD LED 16x2

I tu na chwilę się zatrzymajmy w zakładkach:

– „I2C Address” ustaw adres I2C wyświetlacza

– „Display Size” ustaw rozmiar swojego LCD na 2×16

Następnie czas na zdefiniowanie tego co ma nasz wyświetlacz nam prezentować. Mamy tu do dyspozycji, 2 linie więc do dzieła. Natomiast jeżeli chcesz pokazać wartość, umieść jej  nazwę, oddzielone hashtagiem. Więc jeśli masz uruchomiony czujnik Obiect o nazwie zadania „Temperature”, aby uzyskać wartość temperatury, użyj tego:

formuła wygląda następując [Obiect#Temperature]

LCD 2x16 definicja danych esp8266 Nie zapomnijmy na koniec klikamy Submit i to wszystko już powinno działać prawidłowo.

Jak ktoś chce zintegrować wyniki z Domoticza do odbierania odczytów z czujnika jest dalsza część wpisu.

Zacznijmy więc, wchodzimy do domoticza w Ustawienia -> Sprzęt

domoticz dodawanie sprzętu

Jako nazwę wpisujemy na przykład nazwę np dodatkowe, następnie wybieramy z listy Typ: „Dummy (Does nothing, use for virtual switches only)” i klikamy Dodaj.

dodatkowe wirtualne sensory domoticz

Po czym musimy utworzyć wirtualny sensor, nie zapomnijmy o wybraniu parametrów które chcemy wykonywać w tym przypadku jest to temperatura. Zalecam dodać tu x 2 ze względu, że możemy zapisywać temperaturę celu oraz otoczenia.

czujnik temperatury IR domoticz

Następnie przechodzimy do zakładki Ustawienia -> Urządzania. Zapisujemy sobie nr Idx potrzebny będzie przy konfiguracji ESPEasy.

GY-906 (MLX90614)
