Opis złącza DVI – Pinout

Opis złącza DVI, opis wyprowadzeń.

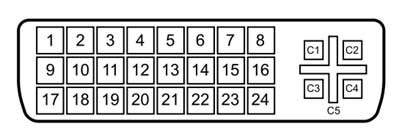

DVI pin out

PIN Sygnał
 1  TMDS DATA 2 –
 2  TMDS DATA 2 +
 3  TMDS DATA 2/4 Shield
 4  TMDS DATA 4 –
 5  TMDS DATA 4+
 6  DDC CLOCK
 7  DDC DATA
 8  ANALOG VERT. SYNC
 9   TMDS DATA 1-
 10   TMDS DATA 1+
 11   TMDS DATA 1/3 SHIELD
 12   TMDS DATA 3-
 13   TMDS DATA 3+
 14   +5V POWER
 15   GND
 16   HOT PLUG DETECT
 17   TMDS DATA 0-
 18   TMDS DATA 0+
 19   TMDS DATA 0/5 SHIELD
 20   TMDS DATA 5-
 21   TMDS DATA 5+
 22   TDMDS CLOCK SHIELD
 23   TDMDS CLOCK +
 24   TDMDS CLOCK –
 C1   ANALOG RED
 C2   ANALOG GREEN
 C3   ANALOG BLUE
 C4   ANALOG HORZ SYNC
 C5   ANALOG GROUND
