Wyprowadzenia ESP8266 – Wemos D1 mini

Opis wyprowadzeń modułu Wemos D1 mini opartego o ESP8266.

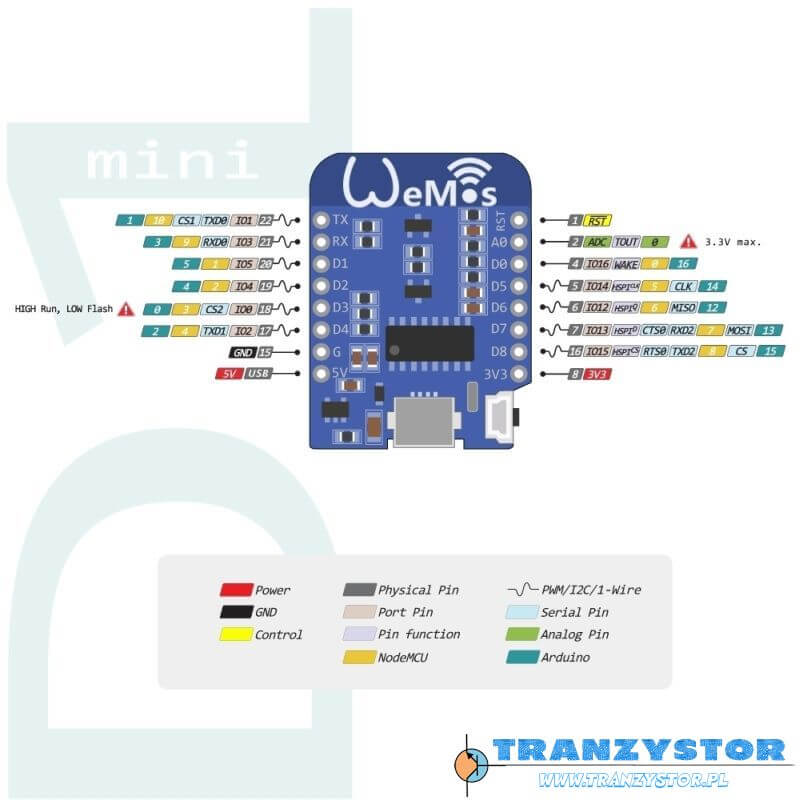

ESP8266 - Wemos D1 mini pinout

Pin Wemos D1 Funkcja Pin ESP8266
TX TXD – nadawanie na porcie szeregowym TXD
RX RXD – odbiór na porcie szeregowym RXD
A0 Wejście analogowe max 3,3V A0
D0 IO: budzenie z uśpienia GPIO16
D1 IO, SCL GPIO5
D2 IO, SDA GPIO4
D3 IO GPIO0
D4 IO, BUILTIN LED GPIO2
D5 IO, SCK GPIO14
D6 IO, MISO GPIO12
D7 IO, MOSI GPIO13
D8 IO, Pull-down GPIO15
G Ground GND
5V 5V
3V3 3,3V 3,3V
RST Reset RST
