Mikroprocesorowy częstościomierz 10Hz – 100MHz z wyświetlaczem LED

Częstościomierz w pracowni każdego elektronika jest niezbędnym przyrządem, który umożliwia w szybki sposób określić częstotliwość sygnału. Precyzyjne urządzenie możliwa pomiar powyższego parametru z bardzo dużą dokładnością, zależną od dokładności i stabilizacji zastosowanego kwarcu. Możliwe jest podanie zewnętrznego dokładnego sygnału odniesienia o częstotliwości 12MHz doprowadzonego do 5 nogi.
– Pomiar częstotliwości w zakresie od 10Hz fo 100MHz ( 1GHz z preskalerem)
– Automatyczna zmiana zakresu
– Precyzja wskazań 5 do 7 cyfr, zależna od wybranego czasu bramkowania
– Współpraca z wyświetlaczem LED (7 cyfr) lub LCD 1 x 16 znaków ( z podświetleniem) z z automatycznym wykrywaniem typu podłączonego wy wyświetlacza
– Zawarta konstrukcja pozwala zastosować przyrząd jako miernik panelowy, bądź też moduł większego urządzenia.

Wykaz elementów płyta bazowa:
R1,R2 – 2k2Ω
R3 – 10Ω
RP1 – DRABINKA 8X4K7
C1 – 220µF
C2,C3,C4,C5 – 100nF
C6 – 1µF MKT
C7 – 100µF
C8,C9 – 33pF
D1 – 1N4001
US1 – 7805
US2 – 74F74
US3 – AT89CX051
U4 – M74HC393
Z1 – 12MHz

Wykaz elementów wyświetlacz LED
R4-R10 – 2k2Ω
R11-R18 – 220Ω
T1-T7 – BC557
D2 – LED 3R
D3 – LED 3R
DISP1 – DISP7 TOS3191BH-B
US5 – 74LS138
US6 – 74LS164N

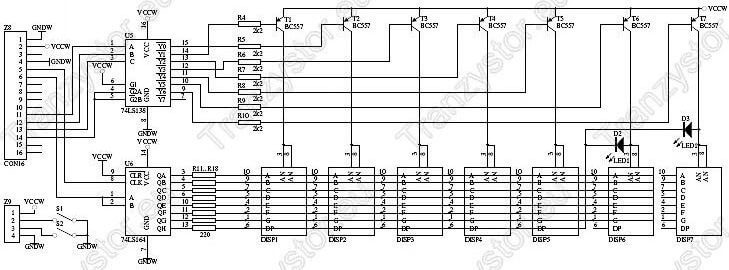

Schemat ideowy wyświetlacz LED:

Schemat ideowy płyta główna:

Mikroprocesorowy częstościomierz 10Hz - 100MHz
