Bee Motion ESP32-S2 z czujnikiem PIR oraz GPIO

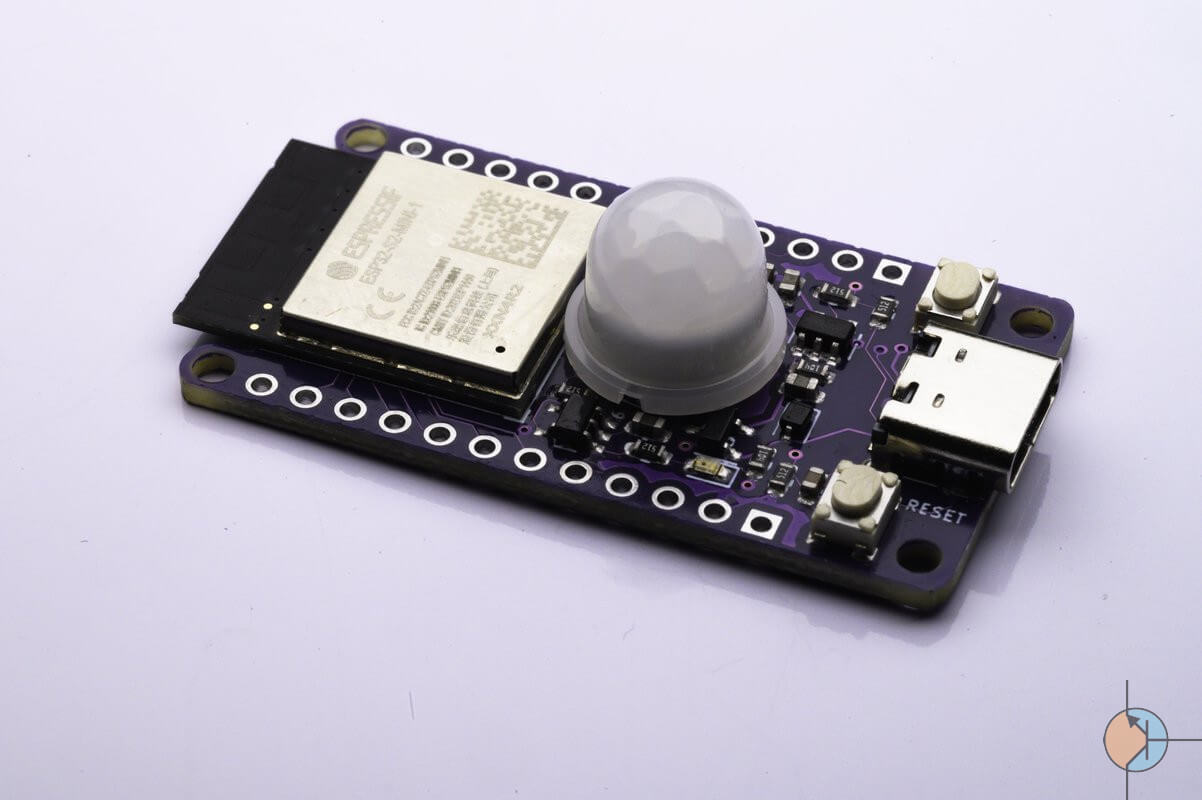

Bee Motion firmy Smart Bee Designs jest to płyta ESP32-S2 ze zintegrowanym czujnikiem ruchu PIR, oraz niektórymi GPIO do rozbudowy. Zapewniający zapewniającym ponad rok żywotności akumulatora oczywiście w odpowiednich warunkach pracy jak i samej baterii. Został zaprojektowany do użytku jako bezprzewodowy czujnik ruchu PIR zasilany z akumulatora.

Specyfikacje Bee Motion:

  • Espressif ESP32-S2-MINI-1 z jednordzeniowym 32-bitowym mikrokontrolerem LX7 firmy Espressif ESP32-S2FH4 @ do 240 MHz, koprocesor RISC-V ultra-low-power, 320 kB SRAM, 128kB ROM,
  • Łączność 2,4 GHz WiFi 4, 4 MB pamięci flash,
  • antena na PCB
  • Czujnik PIR – pasywny czujnik ruchu na podczerwień z soczewką kopułkową, zasięg do 5 metrów, pole widzenia 120 stopni
  • USB – 1x port USB typu C do zasilania jak i programowania
  • 2x 12-pinowe nagłówki z maksymalnie 17x GPIO, 13x ADC, I2C, UART, 5V, 3,3V i GND
  • pozostałe przyciski Reset i Boot, dioda LED stanu ładowania baterii
  • Zasilacz
    • Wejście 5 V DC przez port USB-C
    • Obsługa akumulatorów LiPo z 2-pinowym złączem JST, wbudowany na PCB kontroler ładowania
    • Regulator 3.3V
  • Pobór energii
    • Głęboki sen – 45 uA
    • 80 mAh podczas korzystania z Wi-Fi

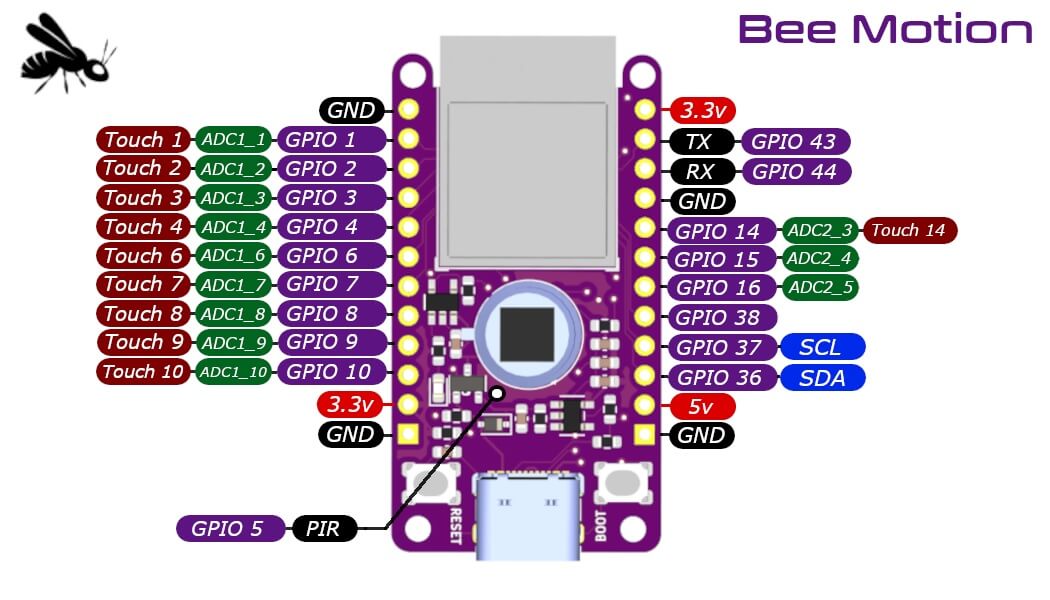

Bee Motion - ESP32 budowa

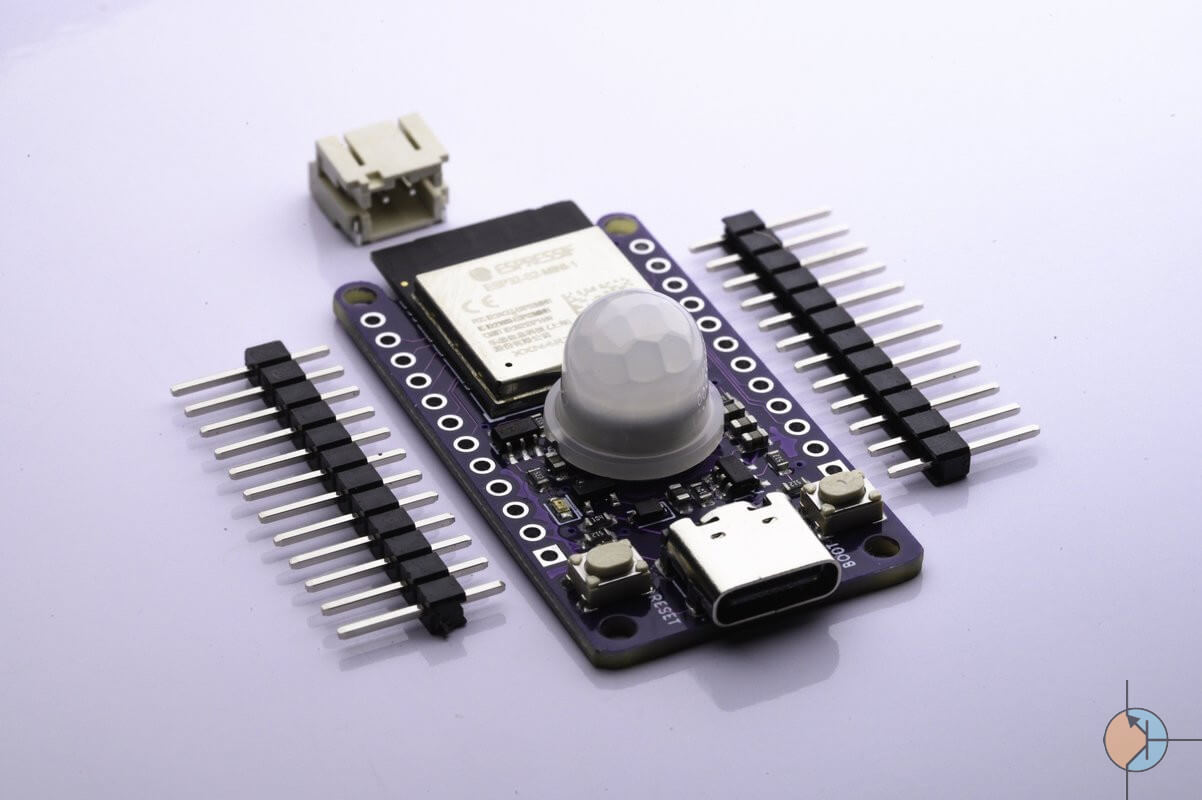

Bee Motion jest dostarczany z gold pinami oraz złączem JST do akumulatora LiPo, który użytkownik sam  razie potrzeby musi przylutować do PCB. Zasoby można znaleźć na Github z wydrukowaną obudową 3D, schematami JPG i układem PCB oraz prostym szkicem Arduino.

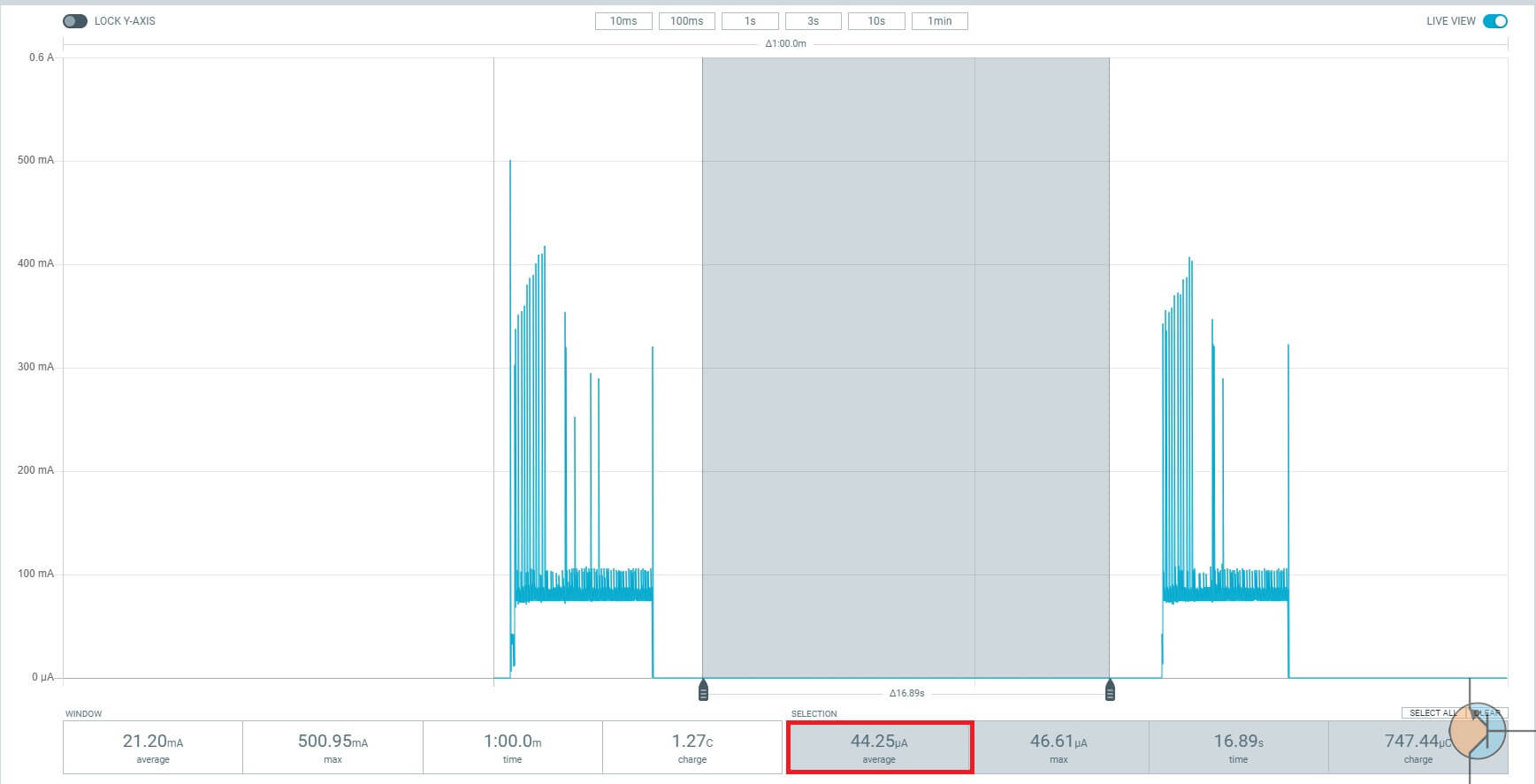

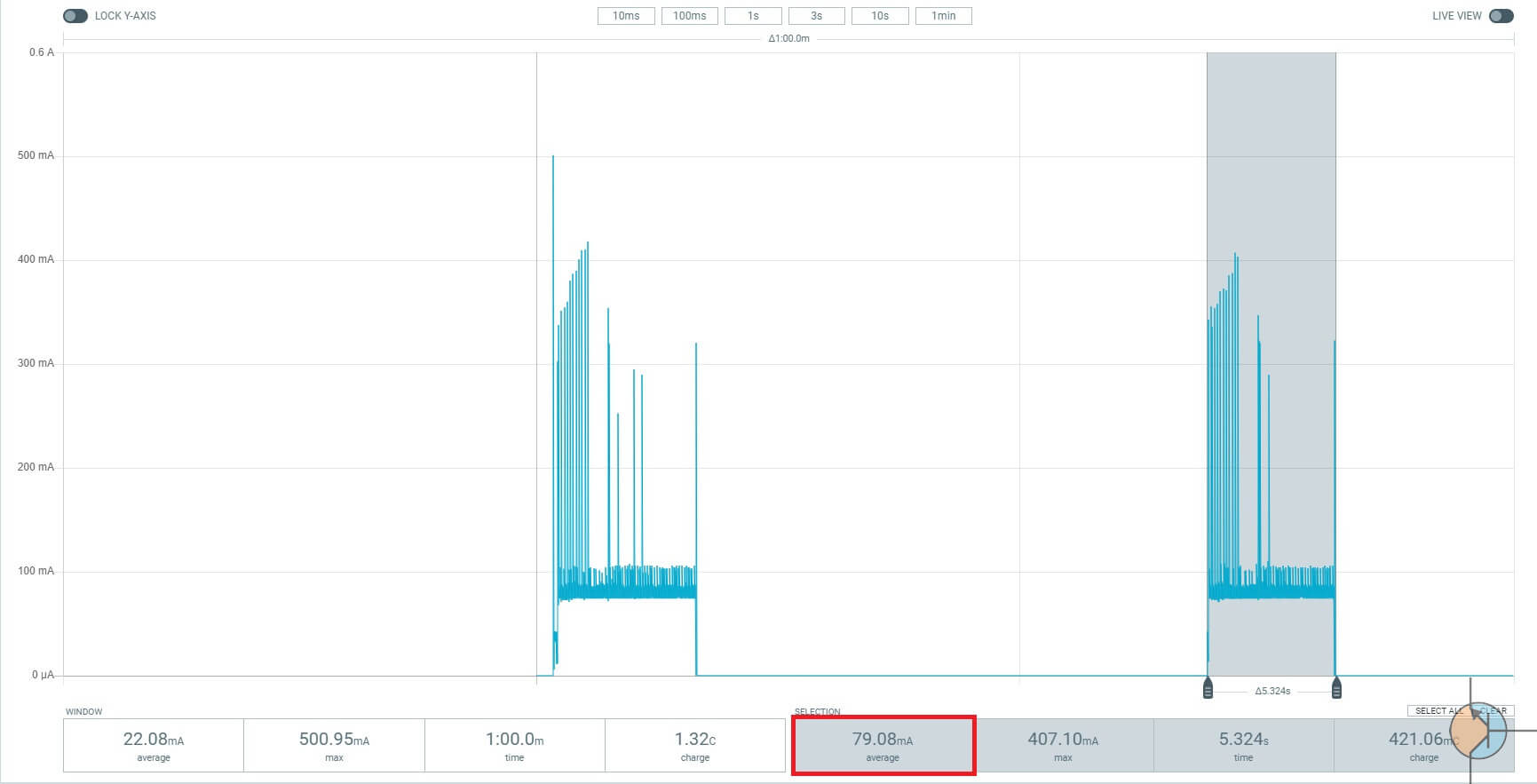

Smart Bee Designs wykorzystało również zestaw Power Profiler do pomiaru zużycia energii za pomocą podobnego szkicu, który również łączy się z Wi-Fi i zakładając 100-sekundowy czas aktywności dziennie, płyta wytrzymałaby ponad rok 441 dni)  test przeprowadzono z akumulatorem o pojemności 1500 mAh.

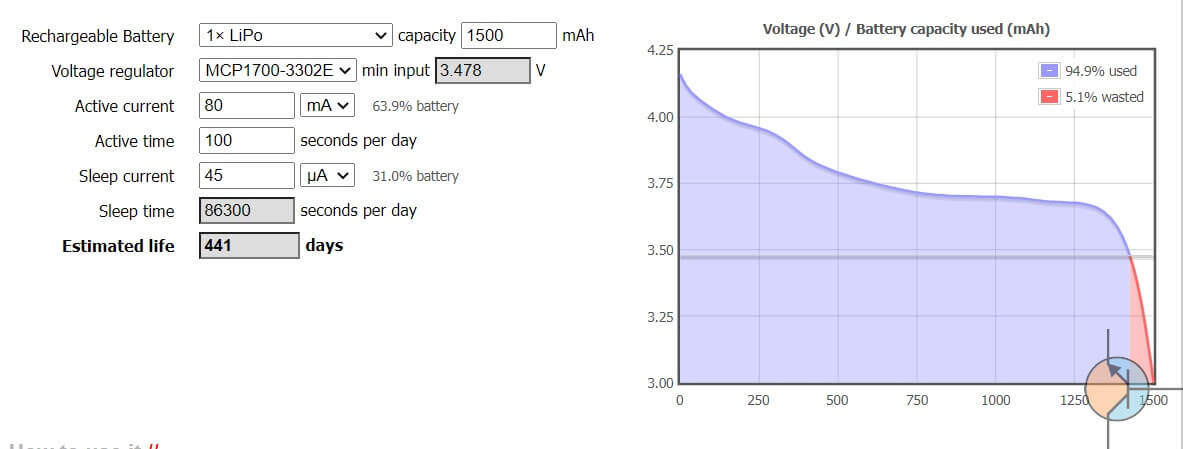

Bee Motion - ESP32 żywotność baterii

Do nabycia na Tindie na moment pisania wpisu w cenie 19,99 USD
