BreadBee – konkurencja dla Raspberrypi W

Na rynku jest już sporo małych i kompaktowych Arm Linux SBC zaczynając od NanoPi NEO do Raspberry Pi Zero. Jednak Daniel Palmer był w stanie zaprojektować jeszcze mniejszą płytę. BreadBee oparta na MStar MSC313E Cortex-A7 SoC, wszystko z faktu, że ów procesor zawiera również 64 MB pamięci RAM i jest to ilość wystarczająca do uruchomienia wbudowanego Linuxa.

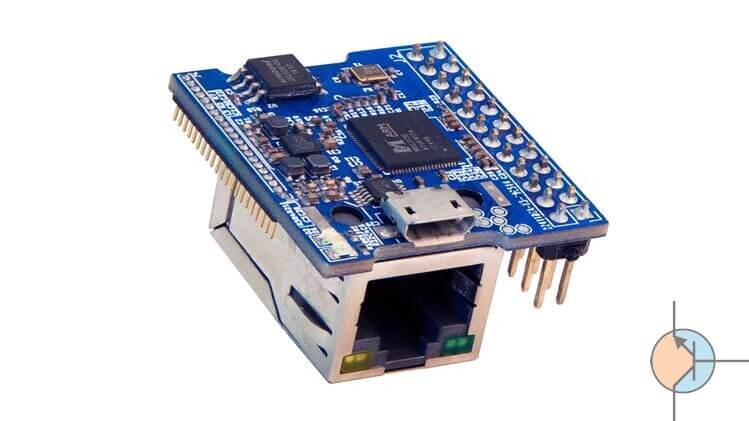

breadbee angle

Specyfikacja BreadBee:

  • SoC – MStar MSC313E Procesor Arm Cortex-A7 @ ~ 1,0 GHz z NEON, FPU, 64 MB DDR2
  • Pamięć – 16 MB pamięci flash SPI NOR
  • Sieć – Ethernet 10 / 100M (RJ45)
  • USB – 1x port Micro USB 2.0
  • Wyprowadzenia
    • 24-stykowy podwójny nagłówek (raster 2,54 mm) z SPI, I2C,
    • 4x 10-bit ADC, 3
    • x UART,
    • GPIO
    • Złącze 21-stykowe (raster 1,27 mm) z SD / SDIO,
    • USB 2.0, GPIO
  • Różne – RTC, Watchdog timer
  • Zasilanie – 5 V przez port micro USB
  • Wymiary – 32 x 30 mm

Daniel rozważał również  procesor Allwinner V3s, jednak posiada on pojedyńczy interfejs SPI byłby wykorzystywany przez pamięć flash NOR, a MSC313E ma wiele interfejsów SPI. Przeniusł by go na platformę Linux 5.3 z większością działających funkcji, ale wciąż wymaga więcej pracy, w tym między innymi kontroler urządzenia USB MUSB, koder H.264, Audio ADC / DAC i silnik Crypto. Sprzęt został zaprojektowany w KiCad, a na Github znajdziesz pliki zasobów sprzętowych, dziennik projektu oraz łącza do repozytoriów U-Boot, Linux i Buildroot.

breadbee-quarter

Źródło: https://www.crowdsupply.com/daniel-palmer/breadbee / https://github.com/breadbee/breadbee
