Cucumber ESP32-S2

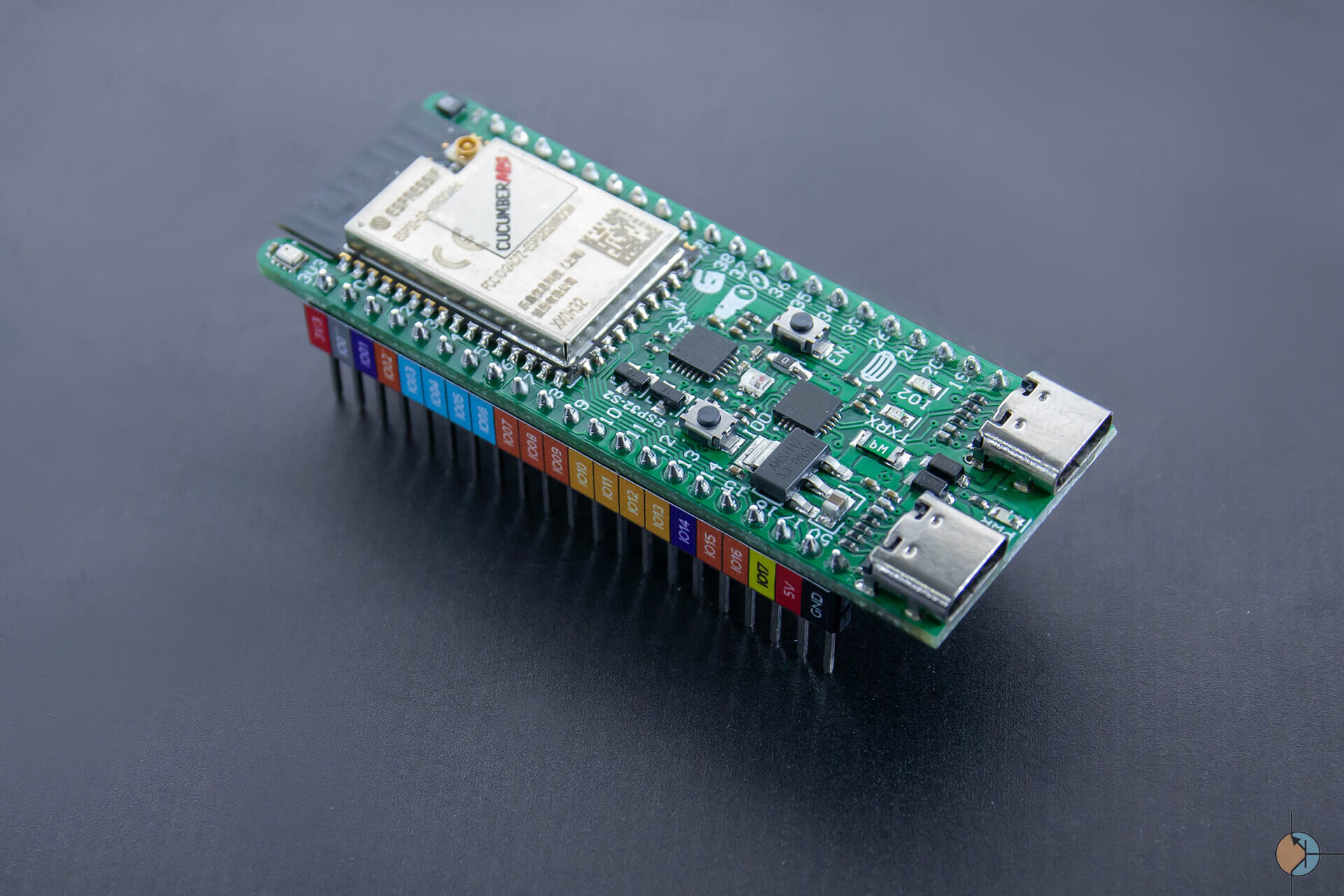

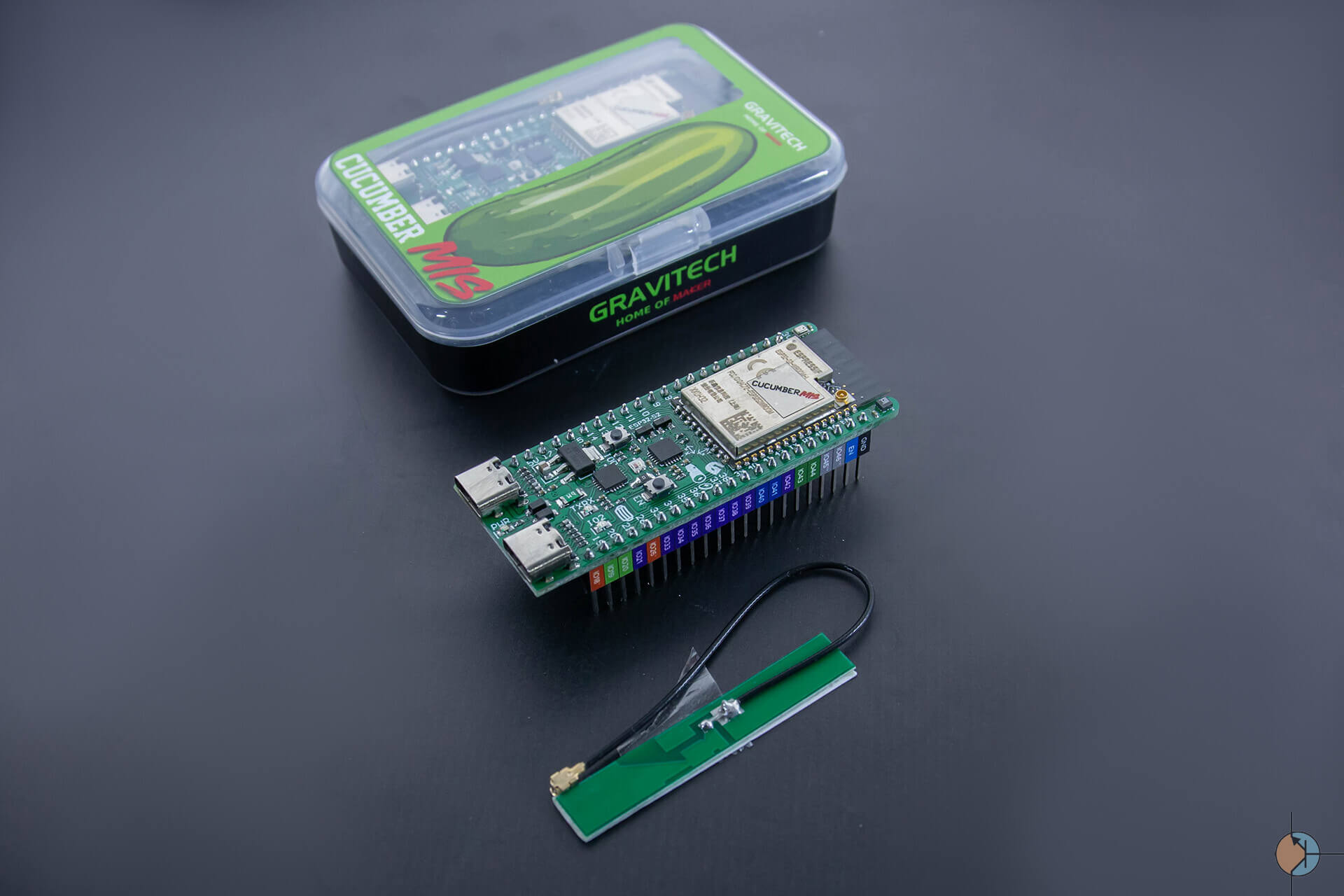

Cucumber M to płytka rozwojowa WiFi IoT. Zawiera najnowszy chipset ESP32-S2 od Espressif (ESP32-S2-WROOM). Wersja M wykorzystuje zintegrowaną antenę na PCB. Posiada zintegrowane x2 USB Type-C (debugowanie i OTG), układ FTDI do konwertera USB-Serial, który jest wysoce kompatybilny z większością komputerów, dioda LED RGB, która wykorzystuje tylko jedną linię sygnałową i może mieszać do ponad 16 milionów kolorów, TX / RX, IO2 i PWR LED, kolorowa naklejka wskazują funkcję pinów. Wersja RIS korzysta z anteny zewnętrznej za pośrednictwem złącza u.FL (antena w zestawie). Jest to specjalna wersja zawierająca wiele czujników pokładowych. IE HS221 Czujnik temperatury i wilgotności, 3-osiowy akcelerometr MPU-6050 i 3-osiowy żyroskop, czujnik ciśnienia BMP280

Specyfikacja

  • Moduł bezprzewodowy (jeden z pozostałych):
    • ESP32-S2-WROVER z ESP32-S2, 4 MB pamięci flash, 2 MB PSRAM, wbudowana antena PCB
    • ESP32-S2-WROVER-I z ESP32-S2, 4 MB pamięci flash, 2 MB PSRAM, antena IPEX / u.FL
    • ESP32-S2-WROOM z ESP32-S2, 4 MB pamięci flash, wbudowana antena PCB
    • ESP32-S2-WROOM-I z ESP32-S2, 4 MB pamięci flash, antena IPEX / u.FL
  • Łączność – 2,4 GHz 802.11b / g / n WiFi 4 z obsługą ToF (Time of Flight)
  • USB
    • 1x port USB typu C do zasilania i programowania przez układ FTDI
    • 1x port USB OTG typu C.
  • Czujniki (tylko wersje „S”)
    • HS221 Czujnik temperatury i wilgotności
    • 3-osiowy akcelerometr MPU-6050 i 3-osiowy żyroskop
    • Czujnik ciśnienia BMP280
  • Rozszerzenie – 2x 21-stykowy nagłówek (oznaczony kolorami) z GPIO, UART, SPI, I2C, ADC, DAC, Touch, USB OTG, 5 V, 3,3 V i GND
  • Różne – przyciski rozruchu i resetowania; RGB LED; diody LED zasilania, użytkownika (IO2) i UART
  • Zasilanie – 5 V przez port USB-C
  • Wymiary – 68,33 x 26 mm

Cucumber PinoutPłytki można zamówić tu https://www.gravitech.us/esees.html
