ESP32P4 z ekranem dotykowym IPS o przekątnej 4,3 cala

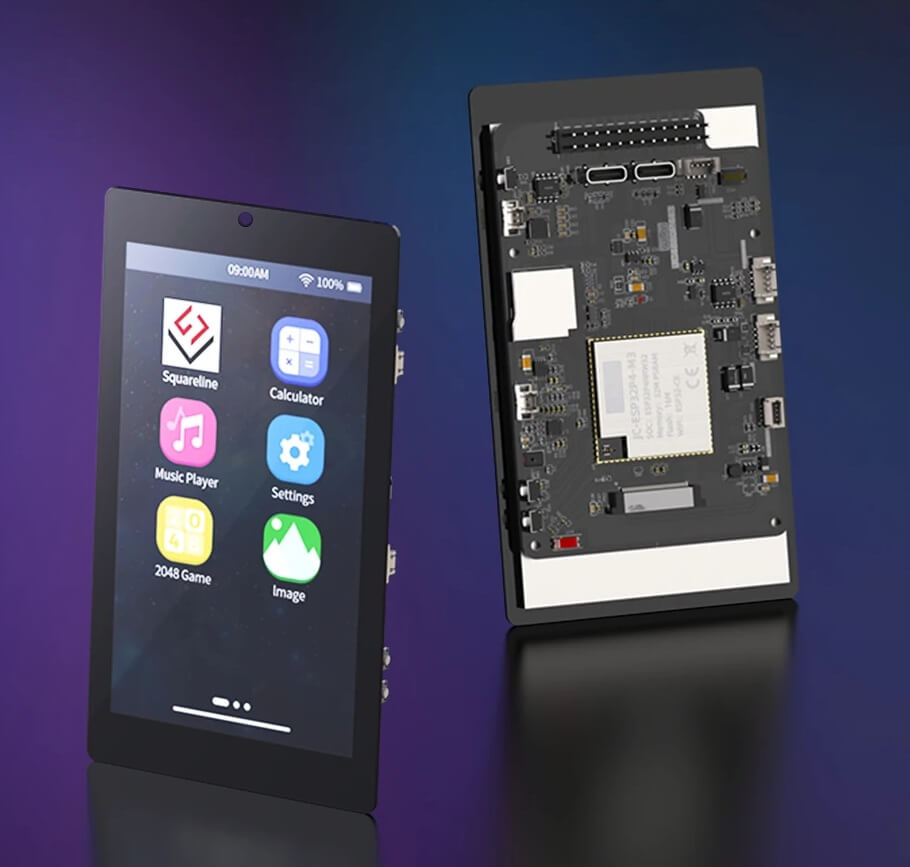

GUITION JC4880P433 to 4,3-calowa płytka na bazie modułu JC-ESP32P4-M3 ESP32-P4 i ESP32-C6 z pojemnościowym wyświetlaczem dotykowym.

Płytka zawiera również takie złącza jak MIPI CSI do wejścia kamery, złącze MIPI DSI do wyjścia wyświetlacza, dwa porty USB typu C, wejścia/wyjścia rozszerzeń, interfejs baterii Li-on, mikrofon jak i złącze głośnika. Funkcje bezpieczeństwa obejmują bezpieczne uruchamianie, szyfrowanie pamięci flash, szyfrowanie sprzętowe, generowanie liczb losowych, ochronę dostępu i rozdzielenie uprawnień.

Specyfikacja JC4880P433:

• Moduł główny – GUITION JC-ESP32P4-M3-C6
  • Główny SoC – Espressif Systems ESP32-P4
  • Procesor
    • Dwurdzeniowy 32-bitowy procesor RISC-V HP (wysoka wydajność) o częstotliwości do 400 MHz z rozszerzeniem instrukcji AI i jednoprecyzyjną jednostką FPU
    • Rdzeń MCU Single-RISC-V LP (o niskim poborze mocy) o częstotliwości do 40 MHz z 8 KB pamięci RAM TCM bez oczekiwania
• Pamięć
  • 768 KB HP L2MEM (dla procesora dwurdzeniowego), 32 KB LP SRAM, 8 KB TCM (dla rdzenia LP MCU)
  • 32 MB pamięci PSRAM
  • Pamięć masowa – 128 KB HP ROM, 16 KB LP ROM
  • GPU – Akcelerator przetwarzania pikseli 2D (PPA)
  • VPU – obsługa kodeków H.264 i JPEG
  • Bezprzewodowy układ SoC – ESP32-C6 WiFi 6, Bluetooth 5 i łączność 802.15.4 (Zigbee/Thread)
  • Pamięć masowa – 16 MB pamięci flash NOR
  • Antena – złącze anteny IPEX na module (na płytce deweloperskiej znajduje się również antena ceramiczna)
  • Wymiary – 27 x 27 x 3,4 mm
  • Temperatura – -20°C ~ +70°C
• Pamięć – gniazdo na kartę MicroSD
• Wyświetlacz – 4,3-calowy pojemnościowy ekran dotykowy IPS o rozdzielczości 480×800, podłączony przez MIPI-DSI
• Złącze Camera I/F – MIPI CSI do podłączenia zewnętrznego modułu kamery
• Audio
  • Złącze mikrofonowe
  • Złącze głośnikowe
• USB – 2 porty USB 2.0 typu C
• Złącze szeregowe – 4-pinowe złącze UART dla UART 0 i UART 1, 4-pinowe złącze RS-485
• Ekspansja

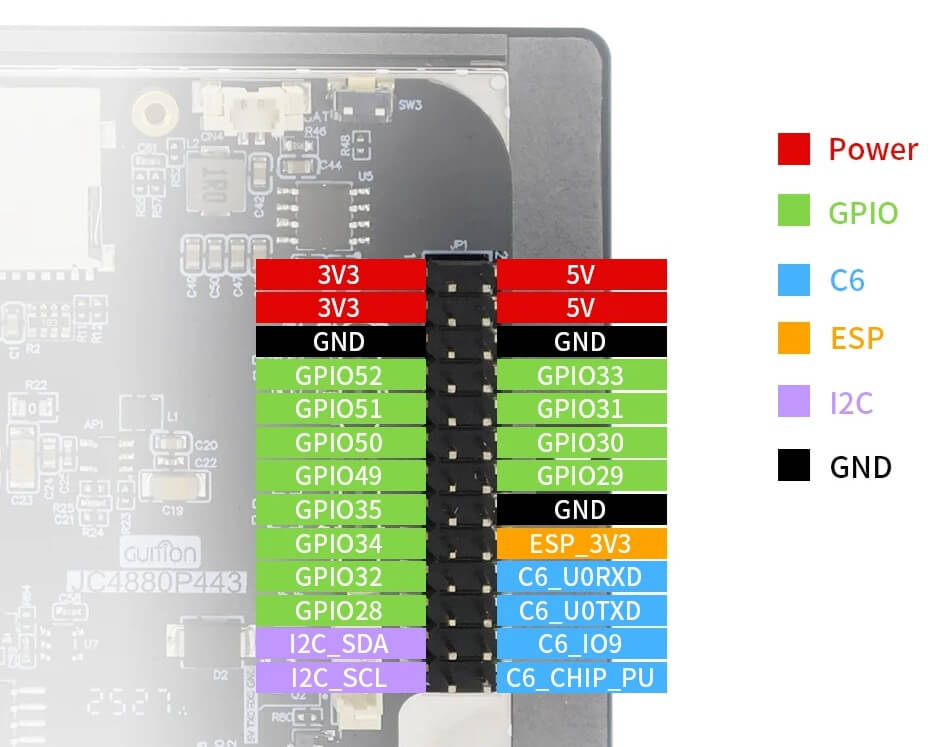

• Złącze GPIO 26-pinowe z rozstawem 2,54 mm z I2C, SPI, PWM, ADC, RMT, MCPWM, TWAI, LEDC
• Złącze I2C
• Debugowanie – port UART do debugowania
• Bezpieczeństwo
  • Jednostka zarządzania kluczami sprzętowymi
  • wsparcie podpisu cyfrowego
• Różne
  • Dioda LED zasilania
  • Zworki do podłączania zasilania, resetowania i przycisków użytkownika
• Zasilanie
  • 5 V przez port USB-C
  • Złącze baterii Li-on
  • GPIO zasilania 3,3 V / 5 V
• Wymiary – 114,4 x 66,8 mm

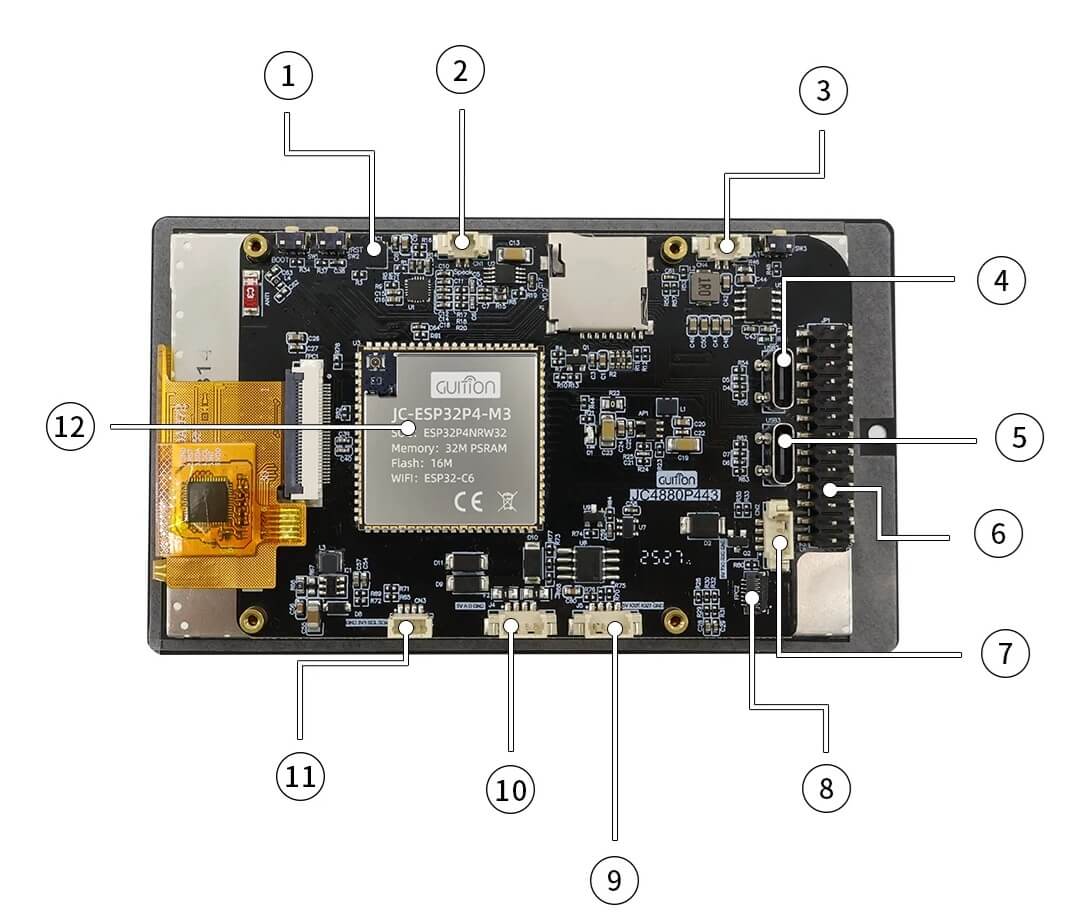

Budowa

Płytka rozwojowa współpracuje z frameworkiem ESP-IDF, a w aplikacjach HMI można korzystać z frameworków GUI, takich jak SquareLine Studio i LVGL. Model JC4880P433 jest jednak obecnie obsługiwany/wymieniony w dokumentacji GUITION Designer Niestety, to na tyle informacji udało się uzyskać z oferty AliExpress.
