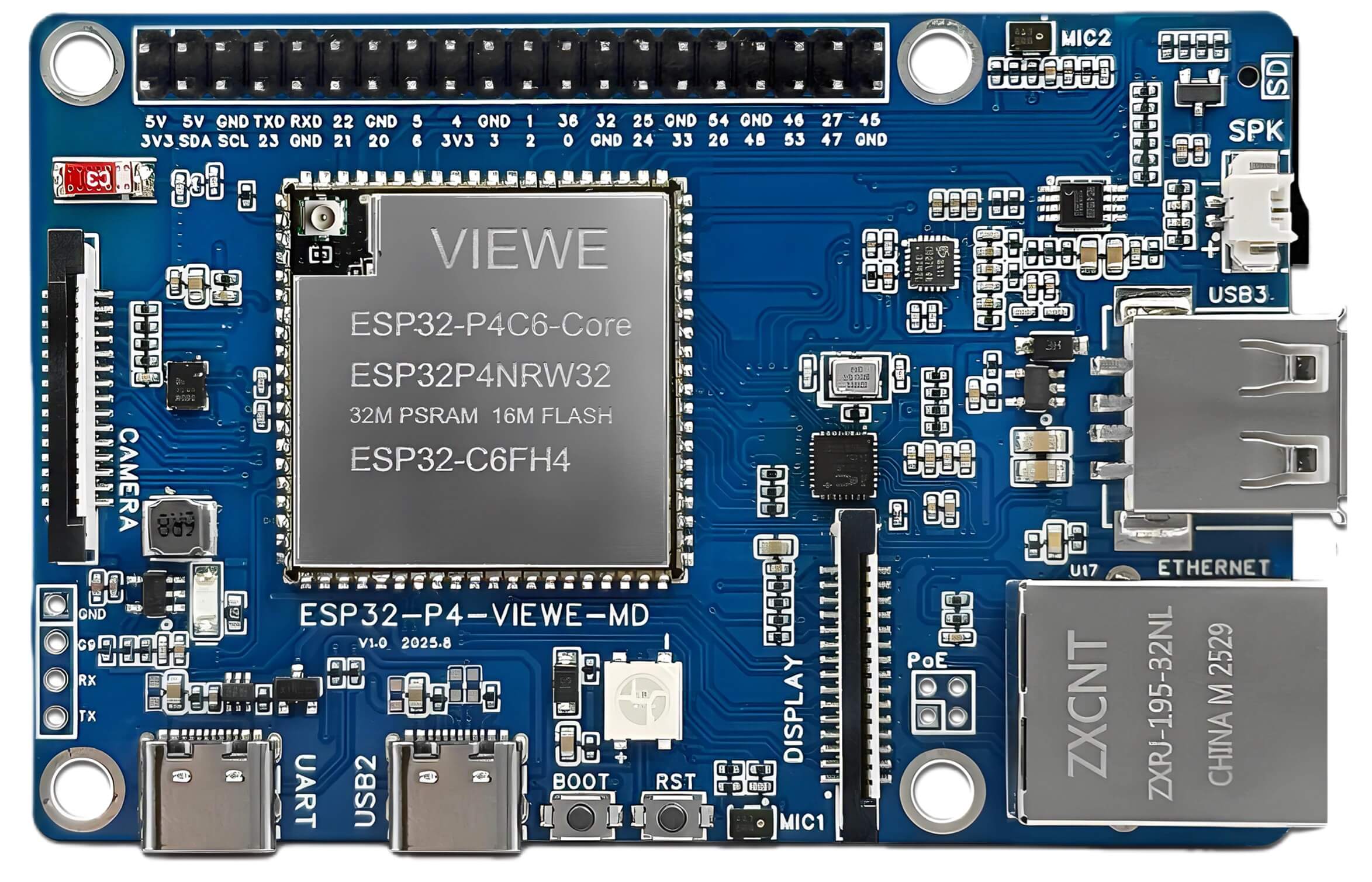

ESP32-P4-Pi-VIEWE to płytka inspirowana Raspberry Pi, wyposażona została w moduł VIEWE ESP32-P4C6-Core, łączący dwurdzeniowy mikrokontroler RISC-V ESP32-P4 o taktowaniu 400 MHz z układem ESP32-C6 umożliwiającym łączność bezprzewodową Wi-Fi 6 i Bluetooth 5.0, a także 32 MB pamięci PSRAM i 16 MB pamięci flash NOR.
Płytka oferuje nam między innymi łączność Ethernet 10/100 Mb/s, złącza MIPI DSI i CSI do podłączenia wyświetlacza i/lub kamery, dwa wbudowane mikrofony, wyjście głośnikowe, port USB 2.0, gniazdo na kartę micro SD i standardowe 40-pinowe złącze GPIO. Wszystko to znajduje się w znanym nam formacie RaspberryPi o wymiarach 85 x 56 mm.
Specyfikacja ESP32-P4-Pi-VIEWE:
- Moduł główny – VIEWE ESP32-P4C6-Core
- Mikrokontroler – ESP32-P4NRW32
- MCU
- Dwurdzeniowy mikrokontroler RISC-V o częstotliwości 360/400 MHz z rozszerzeniem instrukcji AI i FPU
- Rdzeń MCU Single-RISC-V LP (o niskim poborze mocy) o częstotliwości do 40 MHz
- GPU – Akcelerator przetwarzania pikseli 2D (PPA)
- VPU – obsługa kodeków H.264 i JPEG
- Pamięć – 768 KB HP L2MEM, 32 KB LP SRAM, 8 KB TCM, 32 MB PSRAM
- Pamięć masowa – 128 KB HP ROM, 16 KB LP ROM
- MCU
- Bezprzewodowa – 2,4 GHz WiFi 6, Bluetooth 5 i 802.15.4 (Zigbee/Thread/Matter) przez układ SoC ESP32-C6FH4 (interfejs SDIO)
- Pamięć masowa – 16 MB pamięci flash NOR
- Mikrokontroler – ESP32-P4NRW32
- Pamięć – gniazdo na kartę MicroSD
- Wyświetlacz I/F – złącze MIPI DSI 2-pasmowe
- Złącze kamery I/F – 2-pasmowe złącze MIPI CSI kompatybilne z czujnikami GC0308, OV2640, OV2710, OV5645, OV5647, SC030IOT, SC101IOT i SC2336
- Audio
- Kodek audio ES8311
- Złącze 2-pinowe obsługujące głośnik 8Ω/2W
- 2x mikrofony + układ ES7210 AEC
- Sieciowanie
- Port Ethernet RJ45 100 Mb/s przez układ IP101GR + 4-pinowe złącze do opcjonalnego modułu PoE
- WiFi 6 i Bluetooth 5 (przez ESP32-C6) – radio 802.15.4 nie jest wymienione w specyfikacji.
- Podpora anteny
- Ceramiczna antena do WiFi i Bluetooth
- Złącze anteny IPEX na module ESP32-P4C6-Core
- USB
- 1x port USB 2.0 OTG typu A
- 1x port USB typu C do zasilania, programowania i debugowania
- 1x port USB typu C do zasilania i programowania
- Rozszerzenie – 40-pinowe złącze GPIO kompatybilne ze złączem na płytkach Raspberry Pi SBC
- Debugowanie
- Port USB-C do debugowania
- Złącze UART 4-pinowe do ESP32-C6
- 3-osiowy akcelerometr i 3-osiowy żyroskop
- Różne
- Przyciski rozruchu i resetowania
- Dioda LED RGB
- Zasilacz
- 5 V przez port USB-C
- Opcjonalne PoE przez 4-pinowe złącze PoE
- Wymiary – 85 x 56 mm

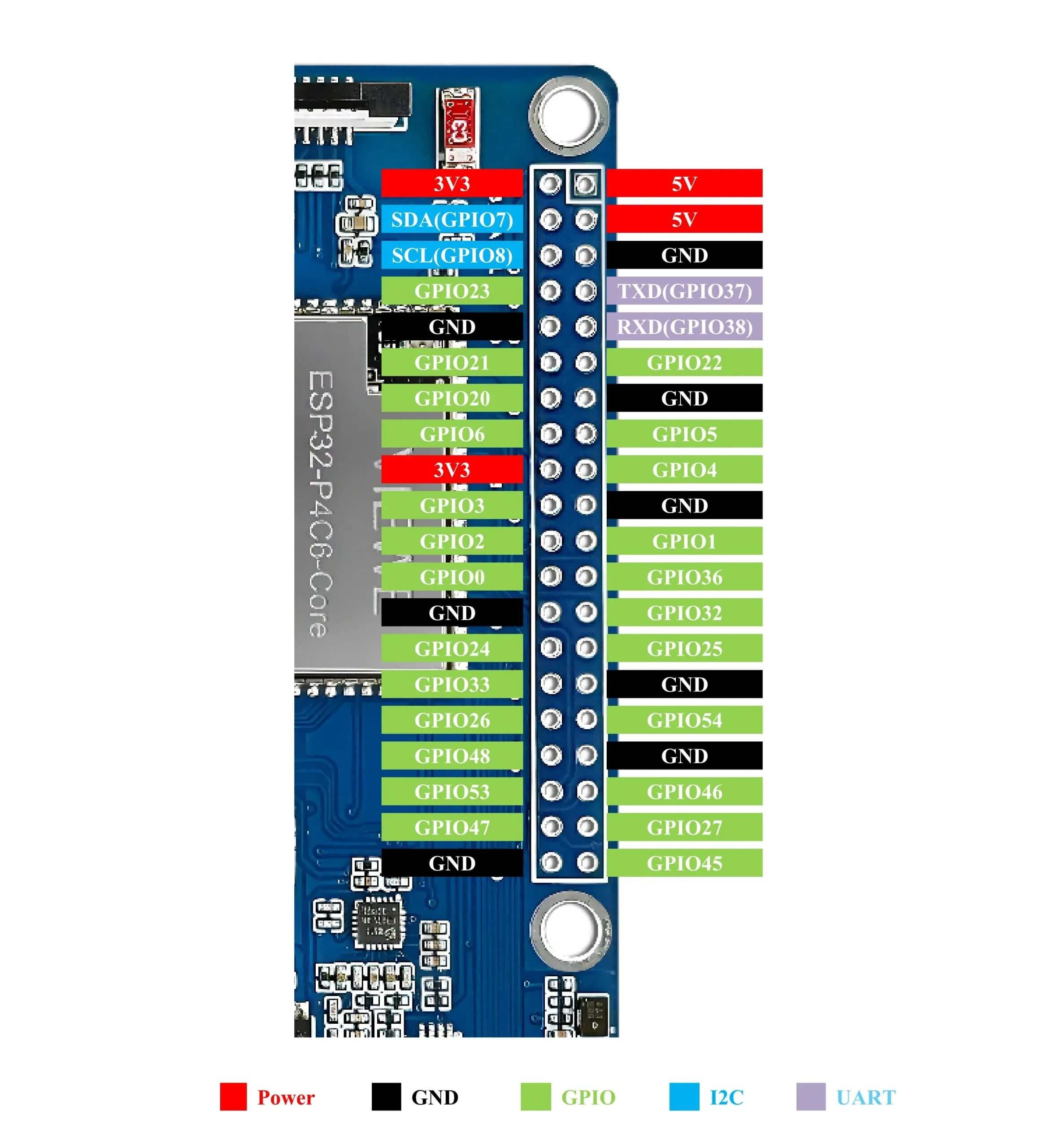

Wyprowadzenia GPIO
VIEWE udostępnia instrukcje dotyczące rozpoczęcia pracy z frameworkiem ESP-IDF oraz przykładowy kod dla obsługi dźwięku, sieci Ethernet, kamery, wyświetlacza (LVGL) i standardowej wersji demonstracyjnej ESP-Brookesia, a także schematy PDF wszystko to znajdziesz w GitHub .
ESP32-P4 Pi VIEWE można kupić za ~155zł na AliExpress lub w sklepie VIEWE za 17,99 USD plus wysyłka . Jedną z zalet modelu Waveshare jest to, że jest on również oferowany w zestawach z kamerą, wyświetlaczem i innymi akcesoriami, a w przypadku modelu VIEWE, sposób ich zakupu jest mniej oczywisty.
