Raspberry Pi PoE + HAT

W dniu wczorajszym zaprezentowana została nowa generację nakładki Power over Ethernet (PoE) dla Raspberrypi. W porównaniu do swojego poprzednika nowa wersja Raspberry Pi PoE + HAT zapewnia większą moc 25.5W, wdrażając standard 802.3at PoE + jednocześnie wydzielając mniej ciepła dzięki ulepszeniom konstrukcyjnym.

Raspberry Pi PoE Plus HAT Pi 4

Specyfikacje Raspberry Pi PoE + HAT vs PoE HAT

funkcje
Raspberry Pi PoE + HAT
Raspberry Pi PoE HAT
Standard
IEEE 802.3at i 802.3af
IEEE 802.3af
Klasa urządzenia
4
2
Zasilacz
W pełni izolowany zasilacz impulsowy
Napięcie wejściowe
37-57 V DC
Napięcie wyjściowe
5VDC
Maksymalny prąd wyjściowy
5A
2.5A
Maksymalna moc wyjściowa
25,5 W.
15,4W
Zintegrowany wentylator
tak
Aktualny sensor temp.
tak
Nie
Transformator
Planar
Drut nawijany
Kompatybilne płyty
Płyta Raspberry Pi 4B, 3B +, CM4IO
Data wprowadzenia na rynek
24 maja 2021 r
Sierpień 2018

Po za tym co jeszcze się zmieniło ? Aby zmniejszyć rozpraszanie ciepła, zastąpiony został prostownik diodowy prostownikiem „idealna dioda” w postaci układu Microchip PD70224ILQ.

Raspberry Pi PoE+ HAT termografika

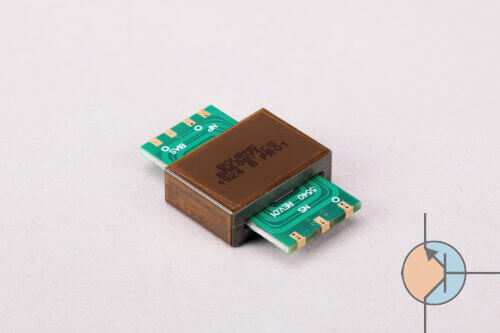

Implementacje PoE wymagają transformatora zapewniającego konwersję i izolację napięcia. Standardowo kiedy myślisz o transformatorze, to prawdopodobnie myślisz o przewodzie owiniętym wokół rdzenia ferrytowego i właśnie tego używa oryginalny PoE HAT. W przypadku PoE+ HAT jest inaczej, nowy transformator dostarczyli luzie z Bourns i jest to transformator planarny.

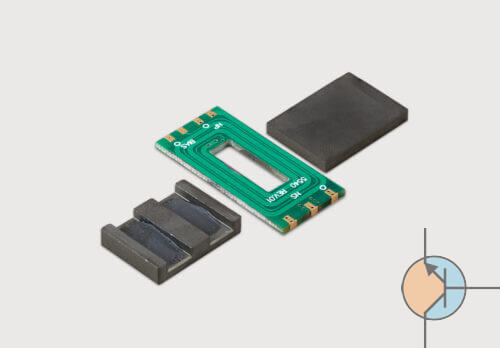

Jak widać z tej rozebranej wersji, w transformatorze planarnym „uzwojenia” są w rzeczywistości ścieżkami na wielowarstwowej płytce drukowanej. Ferryt został zamontowany wokół płytki drukowanej. Rezultatem tego zabiegu jest cieńszy transformator, dzięki czemu jest odpowiedni do montażu powierzchniowego. A co najlepsze, udało się fundacji zachować oryginalną i przystępną cenę 20 USD tak jak za poprzednią wersję.

Chodź nakładka została zaprezentowana dziś dostępna będzie dopiero w połowie czerwca 2021 r.
Źródło: https://www.raspberrypi.org/blog/announcing-the-raspberry-pi-poe-hat/
