Wzmacniacz mocy 2 x 15 W

Układ scalony TDA2030 jest monolitycznym wzmacniaczem dużej mocy przeznaczonym do stosowania w stopniach mocy wzmacniaczy elektroakustycznych. Dzięki strykturze wewnętrznej wzorowanej na wzmacniaczach operacyjnych i specjalnie wzmocnionemu stopniowi wyjściowemu oraz zintegrowanym układom zabezpieczającym można przy jego użyciu zbudować prosty a zarazem tani wzmacniacz o wysokiej jakości. W zależności od impedancji obciążenia i napięcia zasilającego wzmacniacz ten pozwala uzyskać moc wyjściową od 2 x 9W do 2 x 15W, przy zniekształceniach nie przekraczających 0,2%. Układy scalone powinny zostać wyposażone w radiatory w celu odprowadzenia ciepła przy wykorzystaniu 2-3W mocach wyjściowych. Radiatory nie powinny zostać połączone z masą układy, gdyż występuje na nich ujemne napięcie zasilania. W celu uzyskania najlepszych parametrów wzmacniacza należy stosować dobrze odfiltrowane napięcie zasilania o wartości nie przekraczającej +/- 15 do 18V. Kondensatory elektrolityczne w zasilaczu powinny mieć pojemność po minimum 4700uF.

Wykaz elementów :

US1,US11 – TDA2030
D1,D2,D11,D12 – 1N4001
C3,C4,C13,C14 – 100μ/25V
C2,C12 – 22μF/16V
C1,C11 – 1μF/16V
C5,C6,C7,C15,C16,C17 – 100nF/25V
R1,R2,R11,R12 – 22kΩ
R3,R13 – 680Ω
R4,R14 – 1Ω

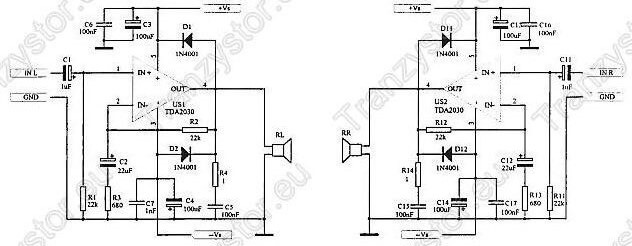

Schemat ideowy wzmacniacza:



Schemat ideowy zasilacza:
