Iluminofonia 3-kanałowa dyskotekowa

Urządzenie służy do uzyskania efektów świetlnych zgodnych z rytmem muzyki. Doskonale nadaje się do użytku domowego oraz do małych sal dyskotekowych. Nie wymaga bezpośredniego połączenia przewodowego ze źródłem dźwięku ponieważ sygnał akustyczny jest odbierany przez mikrofon. Posiada niezależną regulację czułości. Maksymalna moc sterowanych układem źródeł światła wynosi 100W na każdy kanał. Zestaw zawiera zasilacz sieciowy -/+15V z transformatorem. Zasilanie źródeł światła odbywa się bezpośrednio z sieci 230V.

Wykaz elementów:
US1 – US1 – LM324
T1-T3 – US1 – BC547
D1-D3 – US1 – 1N4148
D4-D7 – US1 – 1N5408
D8-D11 – US1 – 1N4001
M1 – mikrofon
Th1-Th3 – US1 – TIC106D
C1 – 22μF/16V
C2,C4,C5 – 100nF MKSE
C3,C13 – 100μF/16V
C7,C8 – 22nF MKSE
C10 – 3,3 nF MKSE
C11 – 4,7mF MKSE
C14,C15 – 100nF ceramiczne
C16,C17 – 1000μF/16V
R1,R12,R19,R26 – 2,3kΩ
R2 – 8,2kΩ
R3,R5 – 10kΩ
R4 – 4,7MΩ
R8,R15 – 330kΩ
R7,R14,R21 – 510-560Ω
R11,R14,R25 – 150Ω
R6,R9,R10,R13,R16,R17,R20,R23,R24 – 5,6kΩ
R22 – 200-220kΩ
R1-P4 – osiowe 100kΩ/A
Gniazdo bezpiecznikowe x 3
Transformator 2 x 15V z doczepami

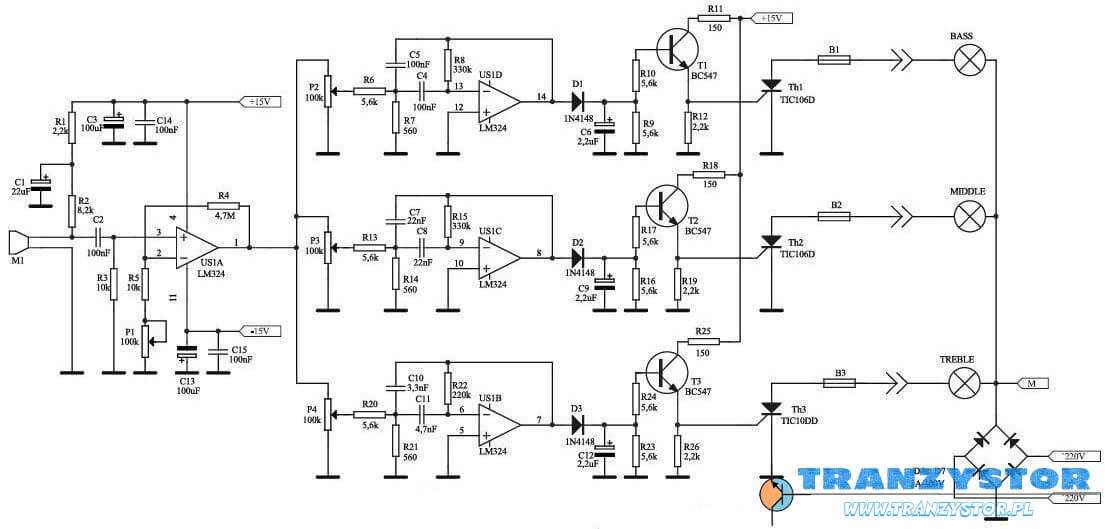

Schemat ideowy układu:

Schemat ideowy zasilacza:
