Wzmacniacz stereofoniczny 2x15W

Wzmacniacz skonstruowany został na bazie hybrydowego układu scalonego STK4392 produkowanego przez firmę SANYO.Użycie tego układu powoduje, że wysokie parametry wzmacniacza pozwalają zaliczyć go do klasy Hi-Fi. Zniekształcenia harmoniczne wynoszą mniej niż 0,3%. Impedancja wyjściowa 8ohm. Zasilanie 35V.

Wykaz elementów:

R1,R9 – 1kΩ
R2 – 270kΩ
R3,R4,R10 – 100kΩ
R5 – 100Ω
R6,R11 – 12Ω
R7,R13 – 120Ω
R8,R12 – 4,7Ω
C1,C16 – 470pF
C2,C15 – 1μF MKT
C3,C4,C5,C13 – 47μF/64V
C6,C12 – 1000μF/50V
C7,C14 – 220μF/40V
C8,C9,C11 – 100nF
C10 – 4700μF/50V
US1 – STK4392

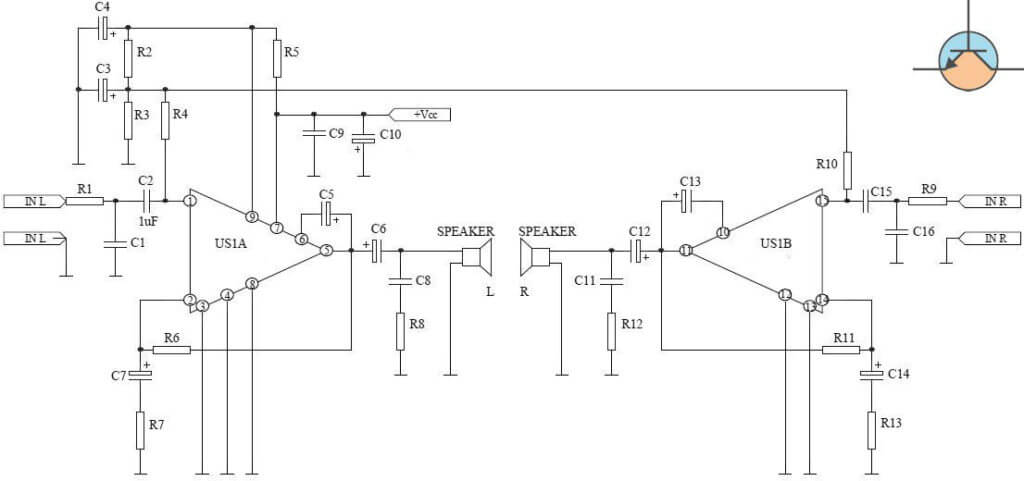

Schemat ideowy:
