Szukacz sygnału

W pracy każdego elektronika – zarówno amatora, jak i serwisanta – jednym z najważniejszych zadań jest szybkie i skuteczne lokalizowanie usterek. Szczególnie problematyczne bywają uszkodzenia w torach sygnałowych urządzeń audio i radiowych. W takich sytuacjach niezwykle pomocnym przyrządem okazuje się tzw. szukacz sygnału – proste, ale bardzo funkcjonalne urządzenie diagnostyczne.

Czym jest szukacz sygnału?

Szukacz sygnału to niewielki przyrząd serwisowy służący do śledzenia przebiegu sygnału w układzie elektronicznym. Umożliwia on sprawdzenie, czy sygnał dociera do kolejnych stopni toru audio (m.cz.) lub radiowego (p.cz./w.cz.), dzięki czemu można szybko zlokalizować miejsce jego zaniku lub zniekształcenia.  W praktyce działa on jak prosty wzmacniacz z sondą pomiarową – po dotknięciu kolejnych punktów układu pozwala „usłyszeć” sygnał w głośniku lub słuchawkach.

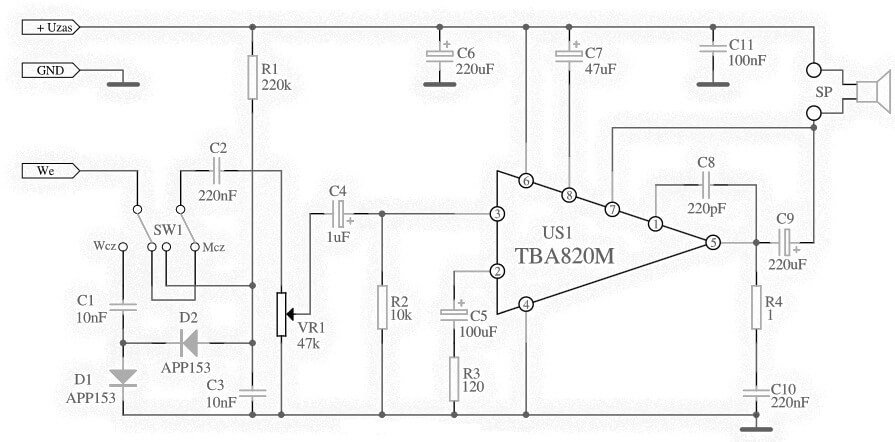

Schemat ideowy:

Wykaz komponentów:

US1 – TBA820M
R1 – 200k – 220kΩ
R2 – 10kΩ
R3 – 120kΩ
R4 – 1Ω
PR1 (potencjometr) – 22-47kΩ
D1,D2 – AAP153
C1,C3 – 10nF
C2,C10 – 220-330nF MKSE
C4 – 1-2,2μF/25V
C5 – 100μF/25V
C6,C9 – 22μF/16V
C7 – 47μF/25V
C8 – 220pF
C11 – 100nF
SW1 – Przełącznik suwakowy np PS5
