60W kontroler przetwornicy typu DC-DC step-down LTC3864

Wysokonapięciowy kontroler DC-DC step-down LTC3864 wyróżnia się bardzo małym poborem prądu w stanie spoczynku wynosi bowiem on zaledwie 40 µA.Przetwornica DC-DC ltc3864 Układ został zaprojektowany do zastosowań w elektronice samochodowej, przemysłowej oraz w innych miejscach gdzie istnieje ryzyko pojawiania się przepięć na linii zasilania. Dopuszczalny zakres napięć wejściowych wynosi od 3,5 do 60 V. Napięcie wyjściowe może być regulowane w zakresie od 0,8 V do VIN.

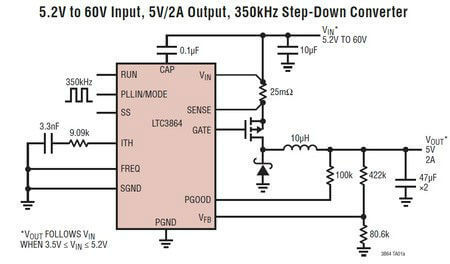

Układ LTC3864 współpracuje z zewnętrznym p-kanałowym tranzystorem MOSFET. Umożliwia nam zaprogramowanie częstotliwości taktowania od 50 do 850 kHz lub synchronizowanie częstotliwości pracy ze źródłem zewnętrznym od 75 do 750 kHz.

Został także wyposażony w układ miękkiego startu, zabezpieczenie nadnapięciowe, zabezpieczenie nadprądowe oraz zabezpieczanie przeciwko zwarciem jak i wyjście sygnalizacyjne Power Good. Jest produkowany w obudowie typu MSOP-12 w wersji na trzy zakresy temperatur pracy złącza, z których najszerszy rozciąga się od -55 do +150°C.

Features:

Wide Operating VIN Range: 3.5V to 60V
Wide VOUT Range: 0.8V to VIN
Low Operating IQ = 40µA
Very Low Dropout Operation: 100% Duty Cycle
Strong High Voltage MOSFET Gate Driver
Constant Frequency Current Mode Architecture
Verified FMEA for Adjacent Pin Open/Short

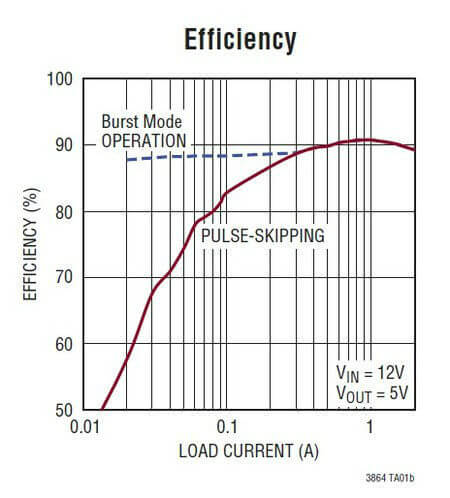

Selectable High Efficiency Burst Mode® Operation or Pulse-Skipping Mode at Light Loads
Programmable Fixed Frequency: 50kHz to 850kHz
Phase-Lockable Frequency: 75kHz to 750kHz
Accurate Current Limit
Programmable Soft-Start or Voltage Tracking
Internal Soft-Start Guarantees Smooth Start-Up
Power Good Output Voltage Monitor
Low Shutdown IQ = 7µA
Available in Small 12-Pin Thermally Enhanced MSOP and DFN Packages

Źródło: linear.com / elektronikab2b
