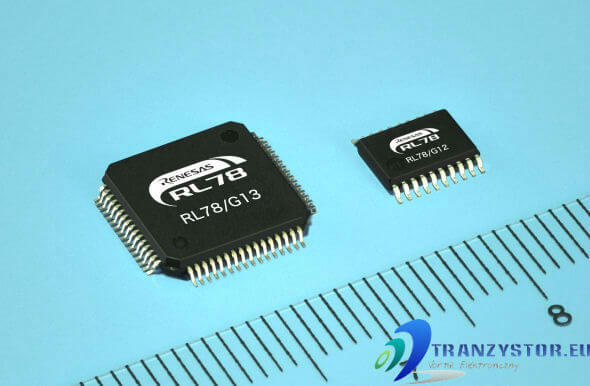

Mikrokontrolery RL78 z obsługą 376-segmentowych wyświetlaczy LCD

Rodzina mikrokontrolerów RL78 produkcji RE (Renesas Electronics) powiększyła się o nową energooszczędną serię RL78/L13. Układy te zostały opracowane z myślą o zastosowaniach w aparaturze medycznej czy urządzeniach konsumenckich i przemysłowych wyposażonych w ekran LCD. Typowymi przykładami jest tu sprzęt AGD, przenośne mierniki glukozy i ciśnienia oraz przenośny sprzęt pomiarowy.

W mikrokontrolerach wcześniejszej serii RL78/L12, w których położono nacisk na energooszczędność, uzyskano 30% redukcję poboru prądu w stosunku do poprzedników. W przypadku nowej serii RL78/L13 kluczowe było umożliwienie współpracy z ekranami LCD. Układy te są, produkowane w obudowach o 80-wyprowadzeniowych, mogą one sterować ekranami o maksymalnie 376 (8 x 47) segmentach. Mikrokontrolery zawierają precyzyjny zegar RTC z funkcją kalendarza. Mogą pracować z napięciem zasilania od 1,6 V. Ich pobór prądu wynosi 0,25 µA w trybie „Stop” z podtrzymaniem pamięci RAM, 0,61 µA w trybie „Halt” z aktywnym zegarem RTC i detektorem napięcia oraz 112,5 µA/MHz w stanie aktywnym.

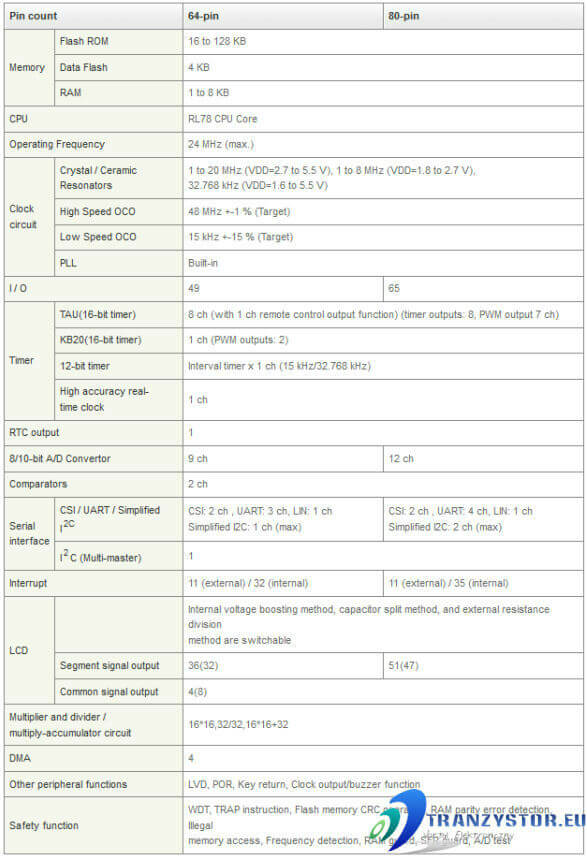

Parametry przedstawiono w tabeli poniżej:

rl78_l13 parametry
Źródło renesas.com / elektronikab2b
