DACBerry 400 czyli gniazdo audio do Raspberry Pi 400

Raspberry Pi 400 jest to komputer w zintegrowany z klawiaturą z większości funkcji Raspberry Pi 4 SBC, z jednym wyjątkiem, mowa tu o brakującym porcie AV. Ale teraz możesz dodać gniazdo audio 3,5 mm do Raspberry Pi 400 za pomocą karty rozszerzeń DACBerry 400 S, która łączy się z 40-pinowym nagłówkiem GPIO.

DACBerry 400

Jest to sprytniejszy sposób niż użycie taniej karty dźwiękowej na USB, wszystko to, że zajmuje mniej miejsca i nie zajmuje żadnego z portów USB w Raspberry Pi 400 i nie uniemożliwia korzystania z nagłówka GPIO. Jest również lepiej przystosowany do słuchawek z wejściem mikrofonowym i analogowym wyjściem audio stereo w jednym gnieździe i prawdopodobnie zapewnia lepszą jakość dźwięku niż niedrogie karty USB.

DACBerry 400 2

Specyfikacja DACBerry 400 S (DBR400S):

  • Pozłacane gniazdo słuchawkowe/słuchawki 3,5 mm (wejście mikrofonowe – wyjście stereo)
  • DAC SNR 102dB przy 96kHz
  • ADC SNR 92dB przy 96kHz
  • THD+N 0,003% / -92dB @ 1kHz
  • Zintegrowany procesor DSP z efektami 3D, korektorem i de-emfazą
  • Ultra cichy LDO dla analogowej szyny zasilającej

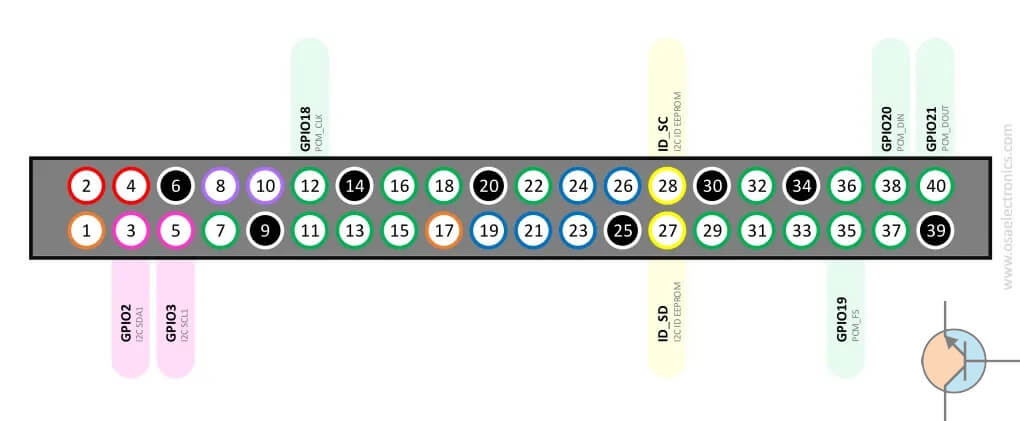

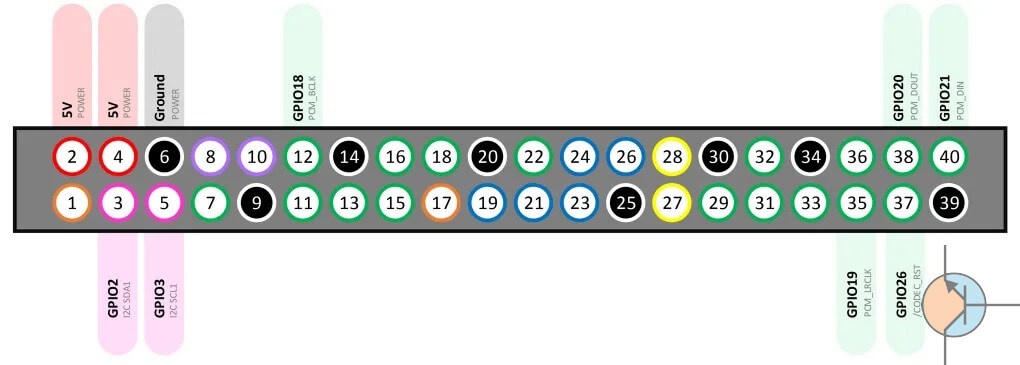

  • Sygnały z nagłówka GPIO – I2C, PCM, 5V, GND (patrz schemat wyprowadzeń poniżej)
  • Konstrukcja o niskim poziomie hałasu z izolowanymi częściami cyfrowymi i analogowymi
  • Zasilanie – 5V bezpośrednio z nagłówka GPIO
  • Wymiary – 77 x 20 x 15 mm
  • Waga – 30 gram
  • Kompatybilność – Raspberry Pi 400 i płytka z 40-pinowym złączem GPIO, w tym Raspberry Pi, Asus Tinker Board

Producent płytki, hiszpańska firma DSA Electronics, twierdzi, że DACBerry 400 S jest kompatybilny z OSMC , RuneAudio, Volumio , Moode, PiCorePlayer, PiMusicBox , OpenELEC i innymi programami audio, co oznacza, że ​​prawdopodobnie jest niezależny od oprogramowania… Wystarczy uruchom następujący skrypt do instalacji w Raspberry Pi OS lub innych obsługiwanych systemach operacyjnych:

curl https://www.osaelectronics.com/get/dacberry400.sh | bash
