Nicla Sense ME — Arduino PRO z czujnikami ruchu i otoczenia firmy Bosch SensorTech

Arduino idzie za ciosem i rozszerza rodzinę płytek Arduino PRO do zastosowań przemysłowych. Po ogłoszeniu płyty Portenta H7 Lite na początku tego miesiąca, firma wprowadziła teraz Arduino Nicla Sense ME zaprojektowany we współpracy z Bosch Sensortec.

Płyta Nicla Sense ME (Motion & Environment) jest wyposażona w szereg czujników Bosch Sensortec, w szczególności inteligentny czujnik ruchu 9DoF i czujnik środowiskowy 4DoF z możliwościami sztucznej inteligencji i jest przeznaczony do przemysłowych zastosowań IoT w projektach badawczych, szybkim prototypowaniu lub produktach komercyjnych.

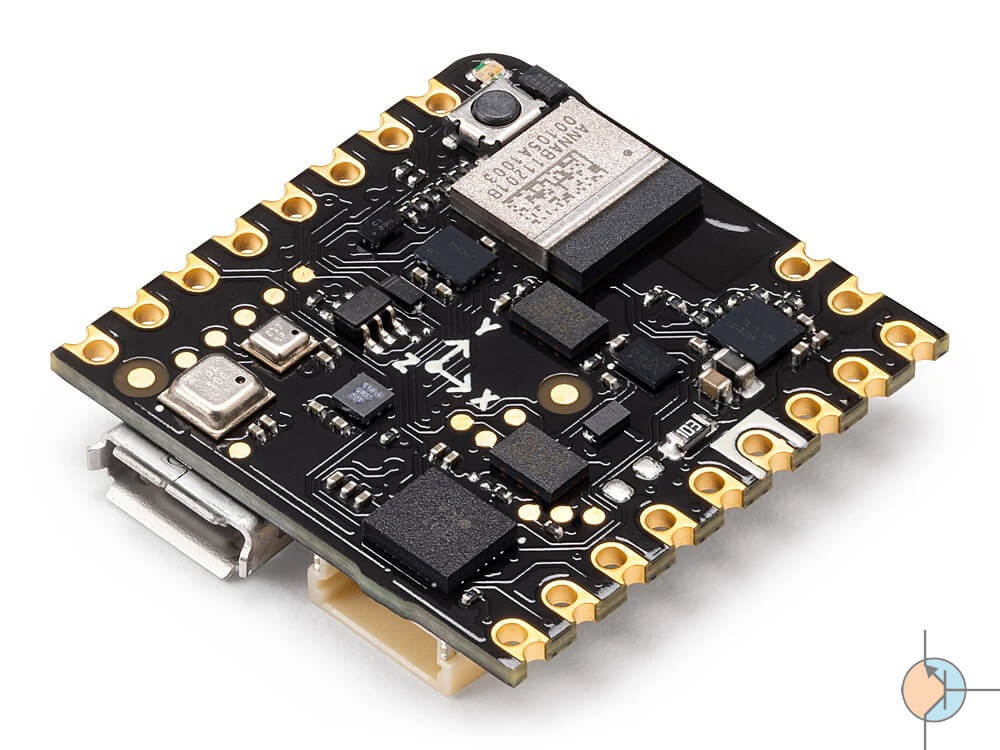

Nicla Sense ME

Specyfikacja Arduino Nicla Sense ME:

  • MCU – Mikrokontroler Nordic Semi nRF52832 Cortex-M4 @ 64 MHz z 512KB Flash, 64KB RAM, łączność Bluetooth 4.2/5.0 LE (przez moduł U-blox ANNA B112)
  • Przechowywanie – 2 MB flash SPI do przechowywania; 2MB QSPI dedykowane dla BHI260AP
  • Czujniki
  • System czujników ruchu BHI260AP ze zintegrowaną sztuczną inteligencją , „Fuser 2” 32-bitowy rdzeń Synopsys DesignWare ARC EM4 z procesorem RISC FPU
    • Magnetometr BMM150
    • Czujnik ciśnienia BPM390
    • Czujnik gazu BME688 4 w 1 ze sztuczną inteligencją i zintegrowaną wysoką liniowością oraz czujnikami ciśnienia, wilgotności i temperatury o wysokiej dokładności.
  • USB – port Micro USB do zasilania, debugowania i programowania za pomocą mikrokontrolera SAMD11 Cortex-M0+
  • Wyprowadzenia
    • Złącze ESLOV I2C
    • 9-pin + 8-pin przelotowe i kołki castelled z 1x magistralą I2C (współdzieloną ze złączem ESLOV), 1x port szeregowy, 1x SPI, 2x ADC, do 10x cyfrowe I/O, do 12x PWM,
  • Programowalne napięcie we/wy od 1,8-3,3 V
  • Różne – Przycisk, RGB LED, RTC (na module ANNA B112)
  • Zasilacz
    • 5V przez port Micro USB
    • 3-pinowe złącze do akumulatora LiPo 3,7 V, zintegrowana ładowarka akumulatora
  • Wymiary – 22,86×22,86 mm
  • Waga – 2 gramy

Arduino przewiduje wiele zastosowań dla płytki, w tym  stabilizację robotów i łazików oraz egzoszkieletów, z których wszystkie mogą skorzystać z możliwości wykrywania ruchu przez Nicla Sense ME. Inne zastosowania obejmują monitorowanie towarów łatwo psujących się, niebezpiecznych gazów (np. H2S, CO, etanol…), trzęsień ziemi, wykrywanie upadku i inne. Nicla Sense ME może również znaleźć się w produktach automatyki domowej, zestawach słuchawkowych do wirtualnej i rozszerzonej rzeczywistości, trackerach fitness itp.

Nicla Sense ME wyprowadzenia

Płytka jest programowalna za pomocą Arduino IDE z kodem działającym na mikrokontrolerze Nordic Semi Cortex-M4, ale w rzeczywistości na płycie znajdują się dwa inne mikrokontrolery, MCU SAMD11 Cortex-M0+ działający jako mostek USB na TTL oraz „Utrwalacz Rdzeń 2” w czujniku Bosch SensorTec BHI260AP AI. Wszystko, czego potrzebujesz do rozpoczęcia pracy, znajdziesz w witrynie z dokumentacją .

Arduino Nicla Sense ME jest już dostępny w cenie 59 EUR zobacz.
