Miniaturowy system nawigacji z 9-osiowy czujnikiem IMU i RTK GNSS z dokładnością 1 cm

SBG Systems Ellipse-D to przemysłowy system nawigacji inercyjnej (INS) wyposażony w 9-osiowy czujnik IMU, podwójne antenowy modułu RTK GNSS z dokładnością do jednego centymetra oraz 64-bitowy mikroprocesor do przetwarzania danych.

Wspomniany system nawigacyjny zawiera również czujnik temperatury jak i czujnik ciśnienia, obsługuje wejście licznika przebiegu i jest dostępny w wersji Box lub OEM.

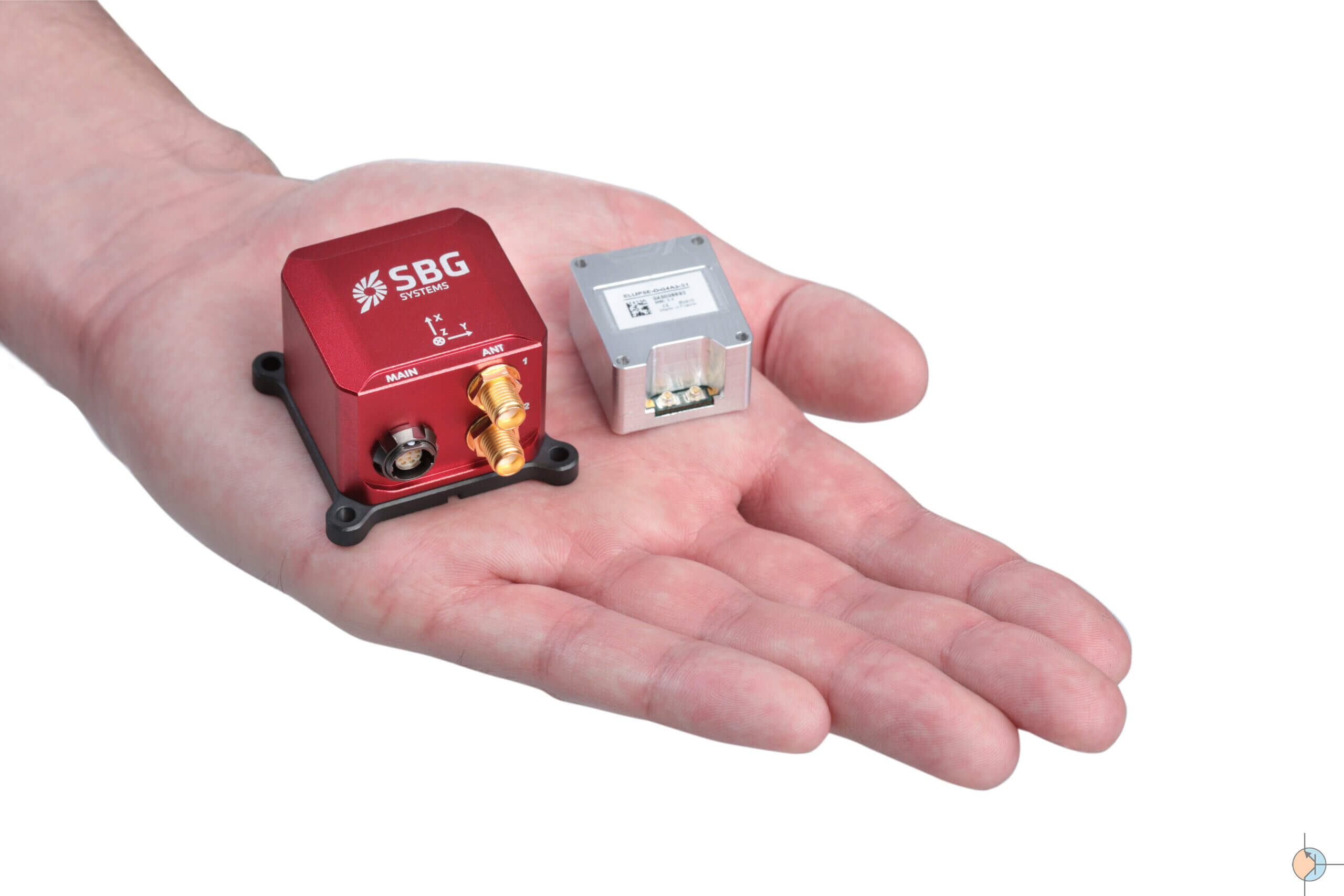

Ellipse-D Box OEM Hand

Specyfikacja SBG Systems Ellipse-D:

  • SoC – 64-bitowy mikroprocesor do przetwarzania danych
  • GNSS – Podwójna antena GNSS z obsługą GPS, GLONASS, GALILEO, BEIDOU. Obsługiwane funkcje: SBAS, RTK, RAW
  • Czujniki:
    • 3-osiowy żyroskop,
    • 3-osiowy akcelerometr,
    • 3-osiowy magnetometr,
    • czujniki temperatury,
    • czujnik ciśnienia
  • Porty komunikacyjne:
    • RS-232,
    • RS-422,
    • USB do 921,600 bps
    • CAN 2.0A / B do 1 Mbit / s
  • Protokoły – Binary eCom, NMEA, ASCII, TSS
  • Napięcie zasilające – 5 – 36 V.
  • Pobór mocy – <1000 mW
  • Wymiary i waga
  • BOX: 46 x 45 x 32 mm | 65 gramów
  • OEM: 29,5 x 25,5 x 16 mm | 17 gramów

Urządzenie wykorzystuje wiele zmiennych po przetworzeniu danych z czujników, w tym kąty Eulera, czwartorzęd, prędkość, położenie, wysokość, skalibrowane dane czujnika, kąty delta i prędkość, dane barometryczne, status, dane GPS, czas UTC, surowe dane GNSS (przetwarzanie końcowe) oraz więcej.

Zestaw deweloperski Ellipse AHRS i INS jest dostępny z wcześniejszym systemem inercyjnym Ellipse-A z czujnikiem ruchu, a model Ellipse-C jest bardzo podobny do omawianego tutaj systemu Ellipse-D, ale ma prostą antenę GNSS.

Ellipse INS można opcjonalnie podłączyć do komputera za pomocą programu Qinertia, który oferuje następujące funkcje

  • Szczegółowa analiza po zebranych danych
  • Odtworzenie danych z czujników z inną konfiguracją
  • Udoskonal instalację mechaniczną (rami GNSS) do poziomu centymetra, aby poprawić zachowanie w czasie rzeczywistym
  • Osiągnij najwyższą wydajność czujników za pomocą przetwarzania do przodu / do tyłu / scalania


Więcej informacji można znaleźć na stronie produktu SBG Systems Ellipse-series
